¿Cómo hacer perno en SolidWorks en tres minutos? (2 / 10 paso)

Paso 2: Bosquejo de la cabeza del perno

1. manger de la característica, haga clic con el botón derecho el ratón en"derecho" y seleccione dibujo.
2. en este momento se aparece un cuadrado azul y dos flechas rojas, ir al pesebre comando bajo dibujo elija la forma de "Polígono".
3. croquis del polígono desde el principio de las dos flechas rojas. Para completar este paso necesita ver un círculo naranja en las dos flechas rojas. Significa que se dibuja desde el origen.
4. desde el origen, ir recto hasta 14 mm.  No te preocupes si no entiendes el tamaño específico puede modificarlo más adelante.
5. para modificar la medida de su polígono, usted verá una característica del polígono de la izquierda. En función de polígono bajo parámetro, escriba sobre la luz blanca rectangular 14 mm, que es el radio del círculo.

Atención!!!! Cuando se establece el radio de 14 mm, su dibujo puede parecer pequeño. Prensa (f) para ajustar el dibujo a la pantalla.

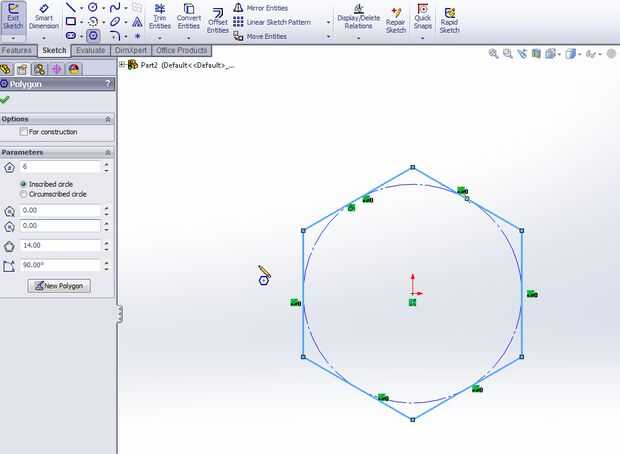

después de hacer todos los pasos anteriores, debe buscar su dibujo como la imagen.
