¿Cómo hacer perno en SolidWorks en tres minutos? (7 / 10 paso)

Paso 7: Hacer la rosca del perno

1. en el extremo del eje, seleccione el círculo.
2. a partir del origen (centro), esbozar un círculo con un radio de 4 mm.
3. Haga clic en Aceptar.

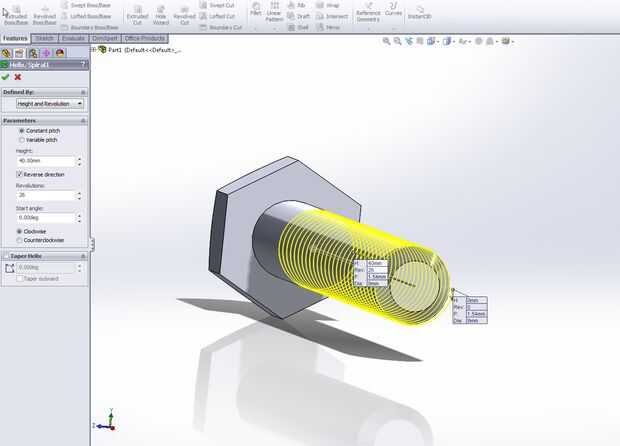

4. en la esquina superior izquierda, haga clic en característica y, a continuación, elija curva> Helix y Spiral.
5. en la función de ventana de hélice, definen la hélice por la altura y la revolución.
6. bajo los parámetros, ajuste la altura de 40 mm.
7. Seleccione invertir dirección.
8. establecer el número de revoluciones a 26.
9. el ángulo de partida es en el grado cero.
10. Haga clic en Aceptar.
