¿Cómo hacer perno en SolidWorks en tres minutos? (8 / 10 paso)

Paso 8: Dibujo la forma del hilo de rosca

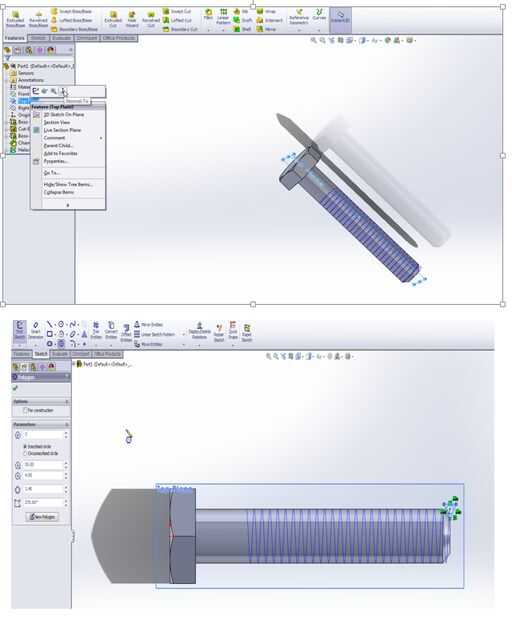

1. a la izquierda en el pesebre de características, haga clic en el "plano superior" y elegir "Normal". (Figura 1).
2. en la extrema derecha en el principio de la línea de hélice, esbozar un polígono con tres número de lados (Figura 2.)
3. para ello, escriba 3 en la primera de la función de polígono rectangular.
4. Asimismo, establece el círculo de 1,40 mm.
5. por último, fije el ángulo a 270 grados.
6. Haga clic en Aceptar.
7. Haga clic en dibujo en la esquina superior izquierda de la pantalla.
