Cómo hacer piezas de biblioteca personalizada de CadSoft EAGLE (5 / 14 paso)

Paso 5: Añadir pins

Después de que ha subido con el esquema básico de tu parte ahora necesidad de añadirle alfileres. Los pasadores son fueron creará las conexiones reales en el editor de esquemático

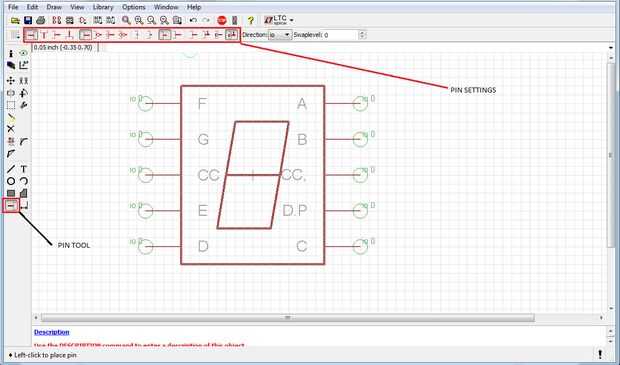

1) en primer lugar seleccionar la herramienta Pin y editar la configuración de cuánto desea el pasador, las propiedades del perno y su nivel de intercambio (para partes básicas lo establece en 0)
2) después de seleccionar los pines colocarlos en su símbolo, después de colocarlas que se pueden editar sus nombres haciendo clic derecho sobre ellos y seleccionando Propiedades. el círculo verde es fueron el cable se conectará con el símbolo
