Cómo hacer policía destella luces con sonido (2 / 3 paso)

Paso 2: Wirering

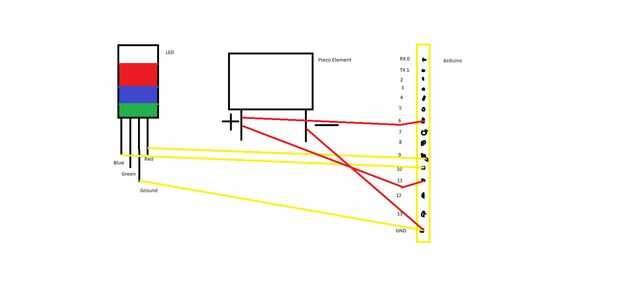

Wirering:

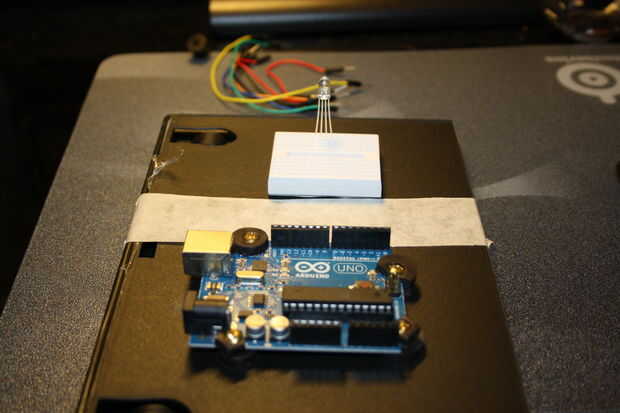

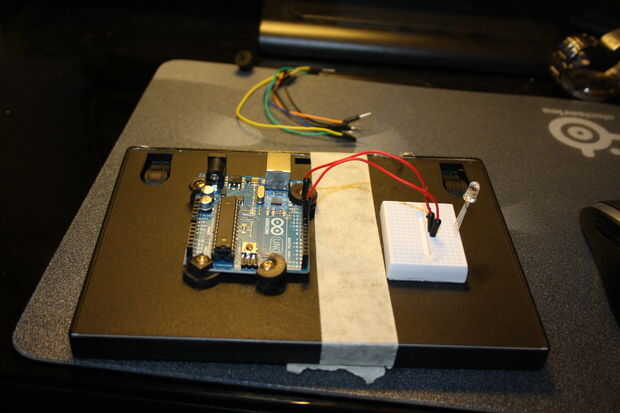

1. poner el LED Tricolor en su protoboard.

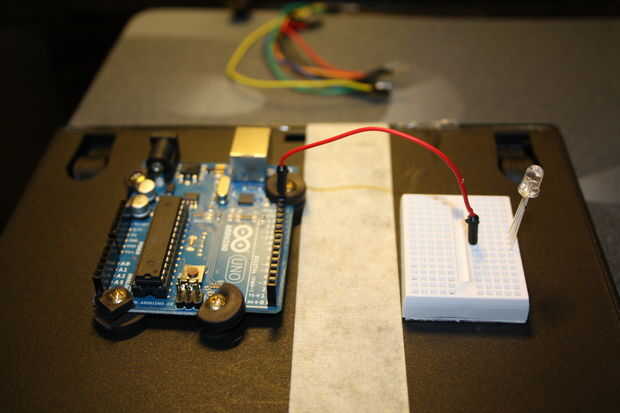

2. ejecutar un cable de la tierra llevó a la tierra del arduino

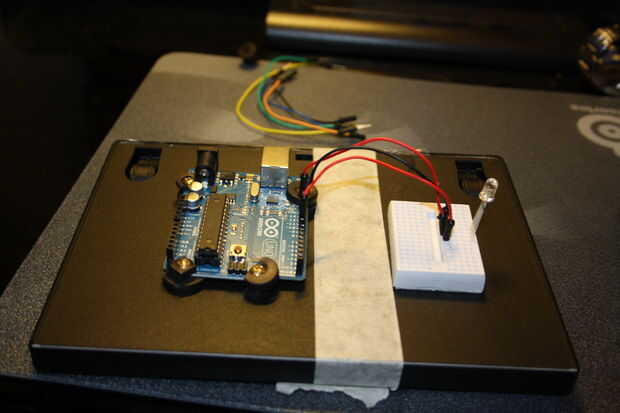

3. ejecutar un cable del led rojo al puerto 9 en arduino
4. ejecutar un cable del led azul puerto 10 en arduino

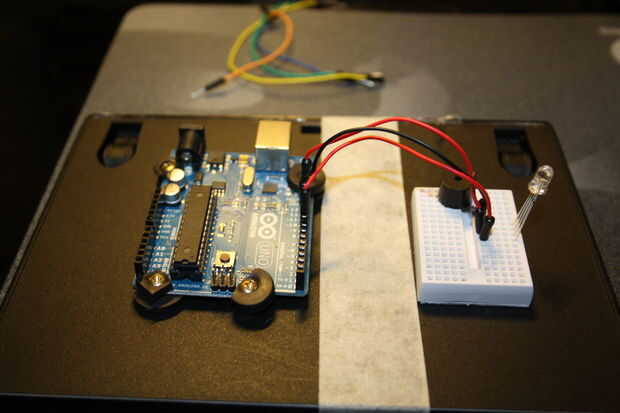

5. Ponga su elemento piezoeléctrico en el protoboard,

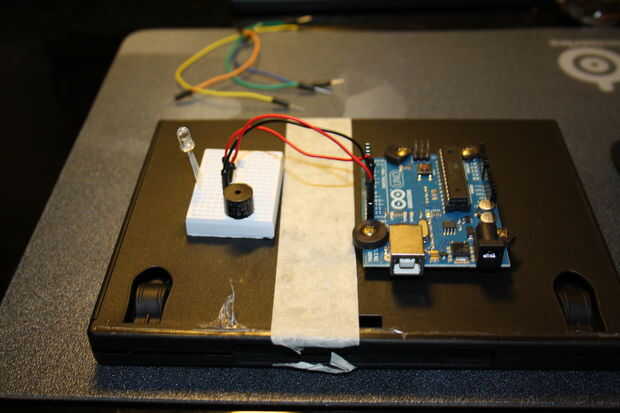

6. ejecutar un cable de tierra piezo a la fila con el suelo led

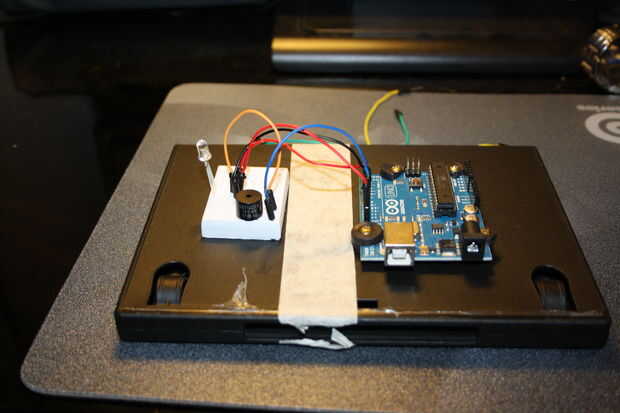

7. Ejecute un alambre en el lado positivo del elemento piezoeléctrico al puerto 11

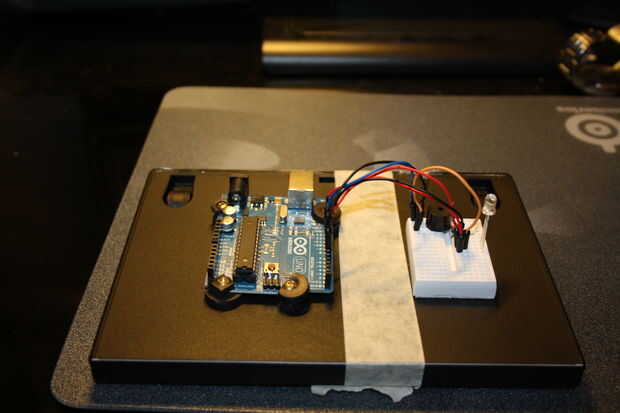

8. ejecutar un cable desde el lado positivo del elemento piezoeléctrico al puerto 6

Okey que es el wirering hecho :D
