Cómo hacer puño de bombeo con la animación de LED (4 / 7 paso)

Paso 4: soldadura

Basado en TLC 5940 ejemplos de Arduino playground, todas las patas positivas están conectadas a la alimentación, y las patas negativas son controladas por el controlador. Así para que sea fácil, vamos a conectar las patas positivo del LED (ánodo) juntos.  Aquí le damos las instrucciones para la conexión del LED.

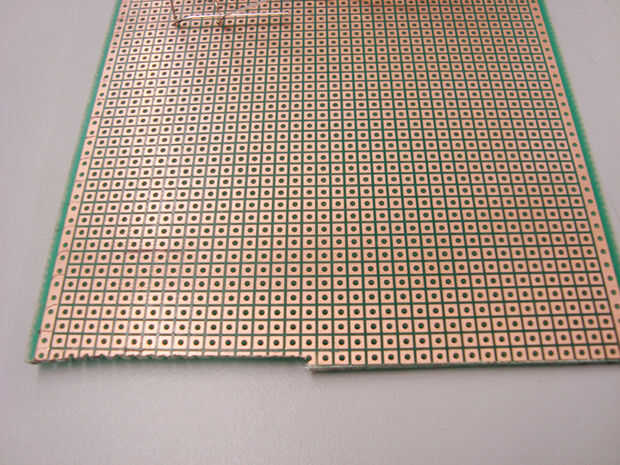

1. hacer un tamaño exacto
2. Inserte un LED leg(cathode) negativo en la pierna izquierda y positivo (ánodo) a la derecha.  Se pueden saber el negativo y positivo mirando la bombilla LED. El lado negativo se ve plano.
3. Introduzca 8 LED en la misma fila.
4. dobla la patas positivas plana LED 8 y dejar las patas negativas.

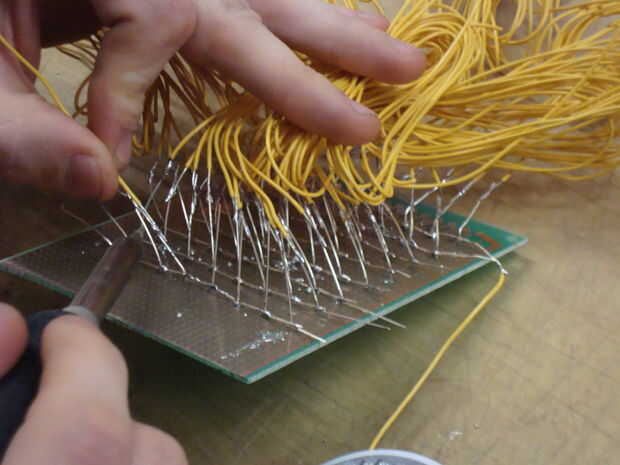

5. soldar el derecho legs(anode) entre sí.

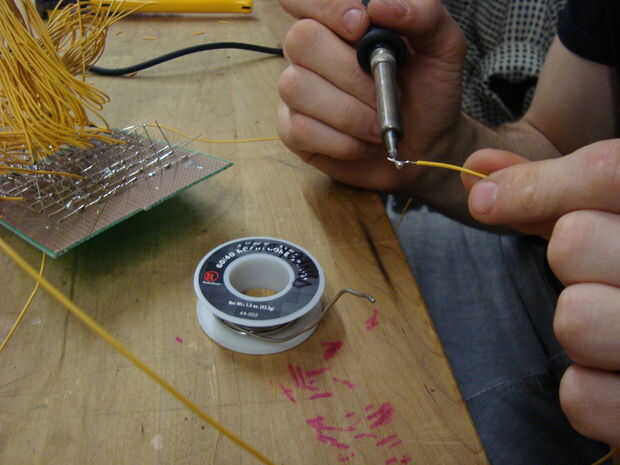

6. soldar un alambre en las patas negativo (cátodo).
