Cómo hacer que cualquier electrodoméstico en un híbrido eléctrico Solar (10 / 15 paso)

Paso 10: Automático, diseño de circuitos de conmutación

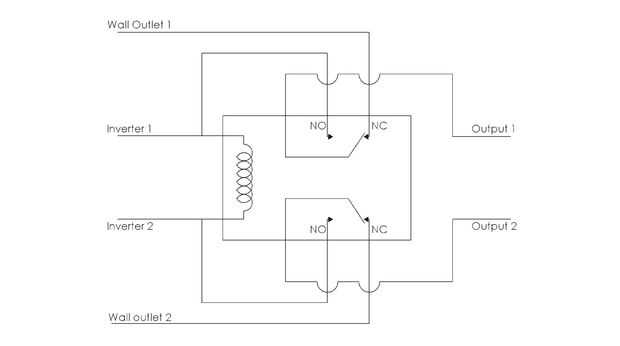

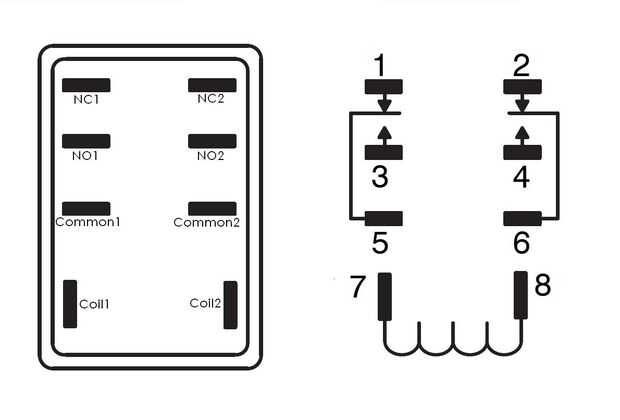

Este circuito tiene sólo una parte importante: doble polo doble tiro relé. Está conectado de manera tal que cambiará automáticamente la salida siempre que el inversor está encendido. Para lograr esto, la línea de entrada de la toma de corriente está conectada a los contactos normalmente cerrados y la línea de salida el aparato está conectada a los contactos comunes. Entonces la línea de entrada del inversor está conectada a la bobina y los contactos normalmente abiertos.

Cuando el dispositivo está inactivo, el aparato conectado a la toma de corriente y alimentado por la red ya que normalmente sería. La única diferencia es que pasa por el relé. Pero cuando el dispositivo está activado, el inversor se enciende y envía energía a la bobina y los contactos normalmente abiertos. Esto conmuta el relé. El aparato está desconectado de la corriente y conectado al inversor. Se trata de cómo el circuito de conmutación se cambiará automáticamente a la fuente de energía renovable siempre que estén disponibles.
