Paso 11: Montaje de circuitos de conmutación automática

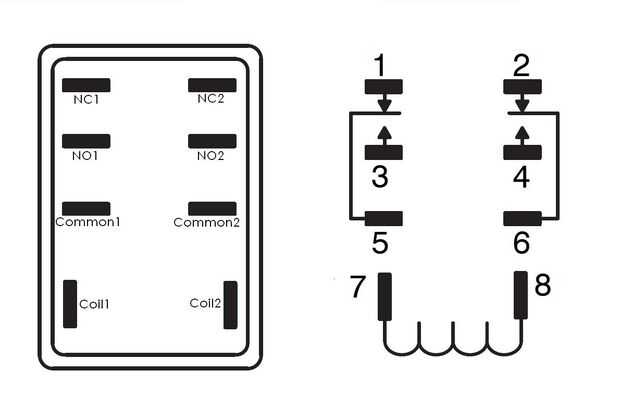

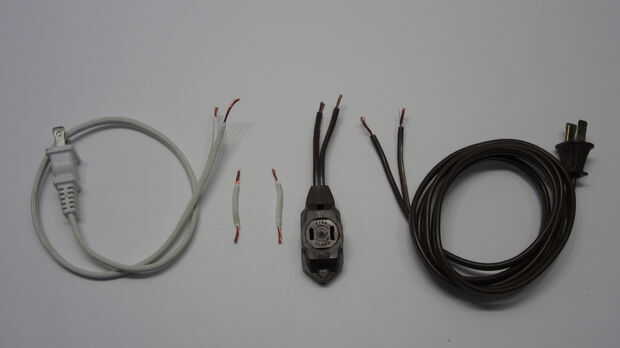

Empezar por cortar el cable de extensión en dos pedazos. El final femenino será la línea de salida donde está enchufado el aparato. El final masculino será la línea de entrada de red que está conectada en el tomacorriente de pared. El segundo cable será la línea de entrada que está enchufada en el inversor. Puede seleccionar un cable para la línea del inversor que es un color diferente que las otras cuerdas. Esto ayuda a evitar la mezcla encima de las líneas. También puedes etiquetarlas.

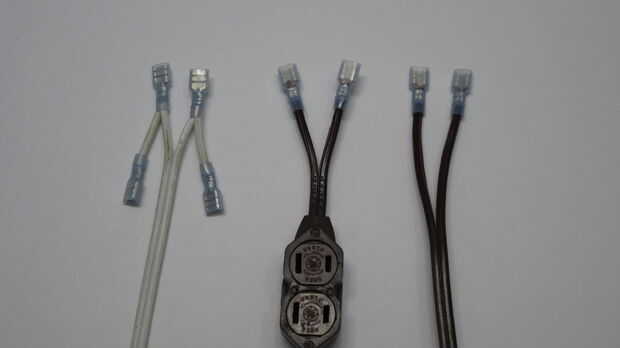

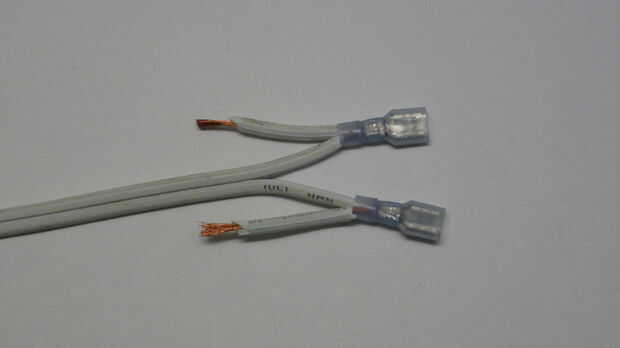

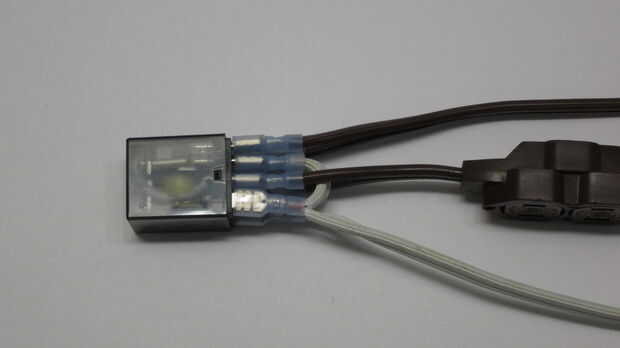

Corte una sección de 3 pulgadas del extremo del cable de alimentación del inversor. Este será el puente entre los contactos de la bobina y los contactos normalmente abiertos del relé. Tira de 1/2 pulgada de aislamiento de los extremos de los cables. Tuerza los extremos expuestos del cable del inversor y la sección de 3 pulgadas que acaba de hacer y engarzado en un solo par de aprisa desconecta como se muestra en la imagen. Luego prensado rápido desconecta a todos los restantes extremos de alambre. Conecte la línea de salida (extremo hembra del cable de extensión) a los terminales comunes. Conecte la línea de entrada de red (extremo macho del cable de extensión) a los terminales normalmente cerrados. Por último, conecte el primer conjunto de rápido en la línea de entrada del inversor a los terminales de la bobina se desconecta y conecta el segundo par rápido desconecta los terminales normalmente abiertos.
