Paso 6: Diseño de circuitos de Control
Este circuito es una versión modificada de un circuito de regulador de carga que fue diseñado por Mike Davis (http://www.mdpub.com/555Controller/index.html). En el circuito original, un IC 555 temporizador fue utilizado para desconectar una batería del panel solar cuando su voltaje es muy alto (para evitar sobre carga). En mi diseño, el circuito de control conecta la batería a un inversor y un circuito de salida cuando la batería esté completamente cargada.

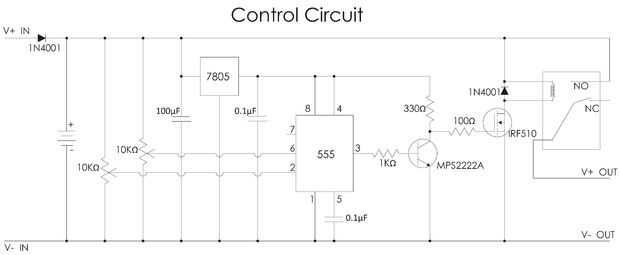

Aquí le damos una breve descripción de cómo funciona el circuito. Un regulador de voltaje de 5V alimenta el IC 555 temporizador y establece sus voltajes de referencia interna. Un par de potenciómetros (resistencias variables) se configuran como divisores de tensión que proporcionan una señal al temporizador IC que es proporcional al voltaje de la batería. Estas señales determinan el rango de funcionamiento del sistema. Como voltaje de la batería aumenta y disminuye, también lo hace la señal de salida de los potenciómetros. Cuando la señal en el pin 6 se eleva por encima de 3, 3V, la salida del IC va baja y activa el relé a través de una serie de transistores. Cuando la señal en el pin 2 está por debajo de 1.6V, la salida de la IC va alto, que desactiva el relé. Estableciendo las posiciones de los potenciómetros, determinar a qué voltajes de la batería debe ser activar y desactivar la salida.
Diseño alternativo con regulador de carga

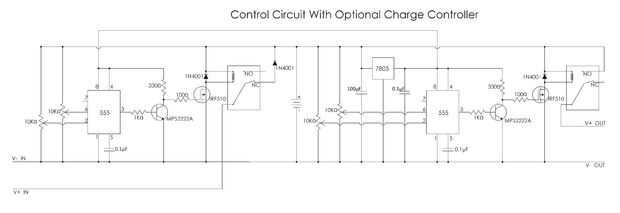

Un controlador de carga generalmente no se requiere para esta instalación. Si la salida de su panel solar es pequeña en relación con la capacidad de almacenamiento de la batería y están alimentando un dispositivo que se activa con frecuencia, entonces generalmente no necesita preocuparse sobre la carga de la batería. Sin embargo, si desea utilizar un controlador de carga, usted puede conectar entre el panel solar y el circuito de control. También he proporcionado un diseño de circuito alternativo que incluye un controlador de carga en el circuito de control.
