Paso 7: Los potenciómetros de la precolocación

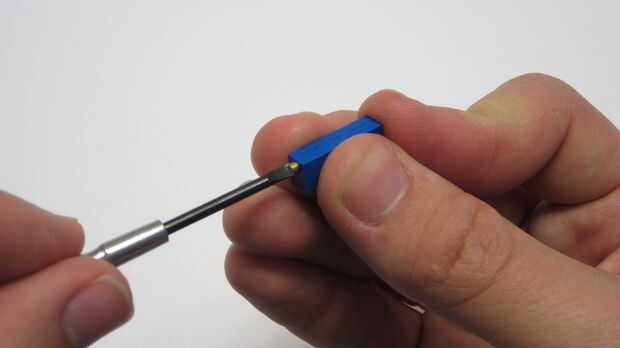

Antes de montar el circuito, es una buena idea para los potenciómetros de la precolocación. Esto evitará muchos problemas más adelante. Como se indica en las imágenes, los valores de los potenciómetros deben ajustarse a lo siguiente:

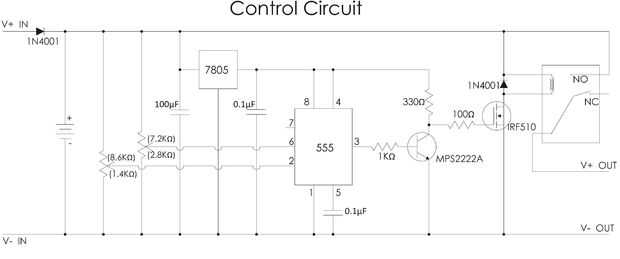

Diseño de circuito de Control básico
Potenciómetro conectado a la clavija 2: 8600 ohmio entre el limpiaparabrisas y el carril positivo y 1400 ohmios entre el limpiaparabrisas y el negativo.
Potenciómetro conectado a la clavija 6: 7200 ohm entre el limpiaparabrisas y el carril positivo y 2800 ohm entre el limpiaparabrisas y el negativo.

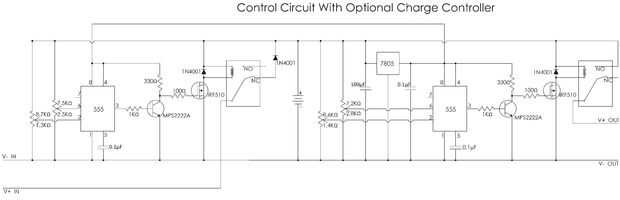

Controlador de carga opcional
Potenciómetro conectado al pin 2: 8700â ¦ limpiador el carril positivo y 1300â ¦ entre el limpiaparabrisas y el negativo.
Potenciómetro conectado al pin 6: 7500â ¦ limpiador el carril positivo y 2500â ¦ entre el limpiaparabrisas y el negativo.

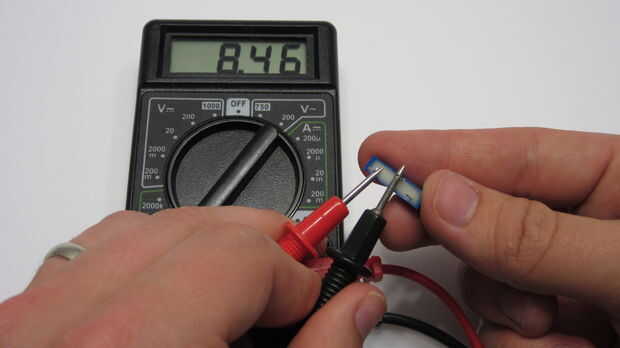

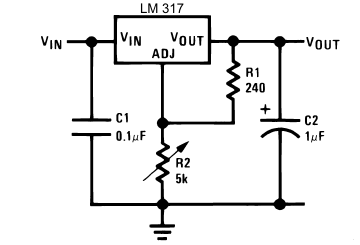

Estos no serán los últimos valores calibrados. Estos son sólo convenientes a partir de lugares para que usted consiga en el parque de bolas. La configuración final dependerá de la batería específica que está utilizando y su rango de operación recomendado. Al hacer los últimos ajustes, es útil usar una fuente de alimentación con un regulador de voltaje ajustable como un LM317T (Radio Shack #276-1778). Ver el siguiente paso para obtener un ejemplo. Si no tienes acceso a una fuente de alimentación ajustable tomará un poco de tiempo afinando los valores y comprobar con un polímetro mientras el sistema está en operación.
(Una versión más grande de las imágenes puede verse haciendo clic en la imagen una vez para acercar. Haga clic en la imagen una segunda vez te lleva a la página de la imagen donde puede seleccionar "ORIGINAL" para una versión mucho más grande)
