Cómo hacer que cualquier electrodoméstico en un híbrido eléctrico Solar (8 / 15 paso)

Paso 8: Montaje de circuitos de Control

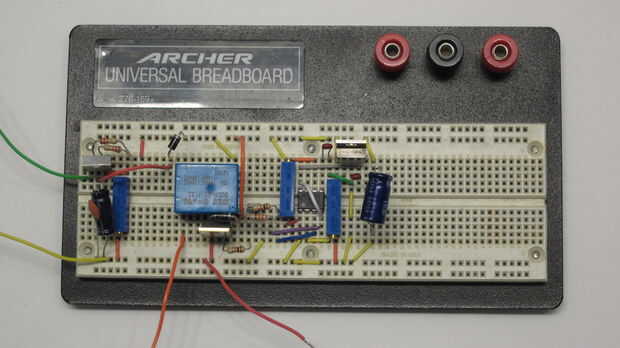

Siempre los circuitos prototipo en protoboard antes de soldar en una placa de circuito impreso. En mi prototipo protoboard, incluí un regulador de voltaje ajustable para que pude simular rápidamente la carga y ciclos de descarga. Esto hace que sea conveniente para los ajustes finales a los potenciómetros.

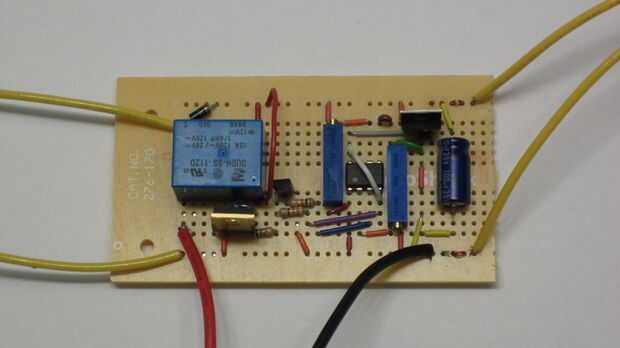

Si usas los mismo consejos que soy, sólo puede copiar mi diseño. El PCB es un poco más largo que debe ser para este circuito. Para recortar la parte sobrante, utilice un cuchillo afilado para profundamente marcar una línea a través de la Junta a través de una columna de agujeros y romper a lo largo de la línea.
