Cómo hacer que la consola de Atari Punk (2 / 5 paso)

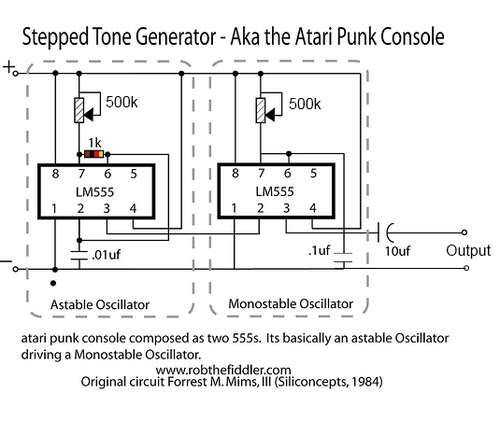

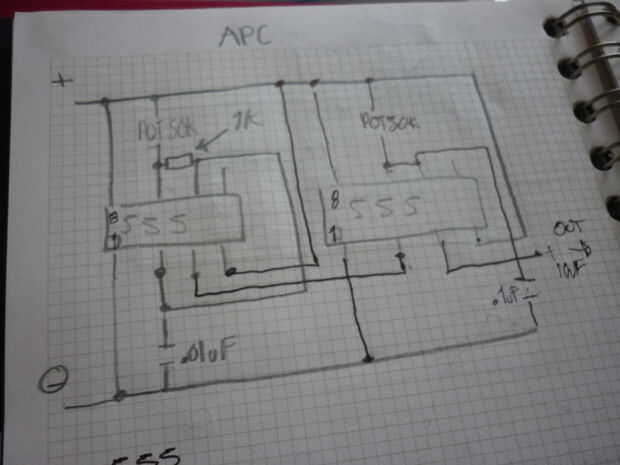

Paso 2: El esquema

Por lo que es realmente muy fácil.

Primer 555
Pin 1 va al suelo.
Pin 2 va a.01 la tapa que va a tierra.
El pin 3 va al pin 2 en el otro 555.
Pin 4 va a 9 voltios.
Pin 8 va a 9 voltios.
PIN 7 va a la olla y la resistencia.
PIN 6 va al pin 2 y la resistencia en el mismo 555.

Segundo 555
Pin 1 va al suelo.
Pin 2 va al pin 3 en el otro 555.
PIN 3 va a la salida.
Pin 4 va a 9 voltios.
PIN 6 va al cap.1 que va a tierra.
PIN 7 va a la olla.
Pin 8 va a 9 voltios.

Bastante fácil, EH!
