Paso 2: Construir el circuito en el protoboard

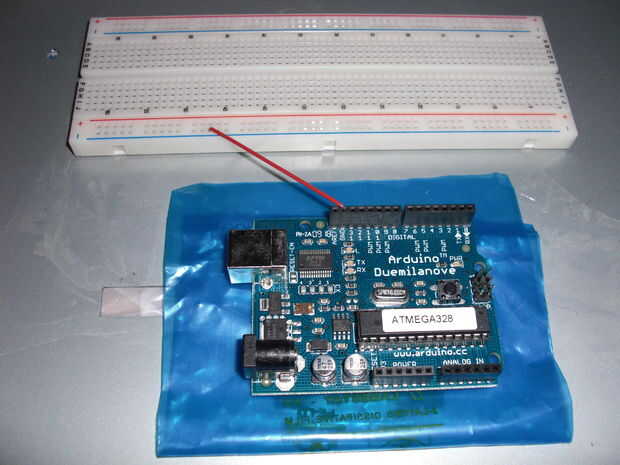

1. ejecutar un cable desde el puerto digital de GND del Arduino en el riel exterior negativo de la placa, como se muestra en la imagen 1.

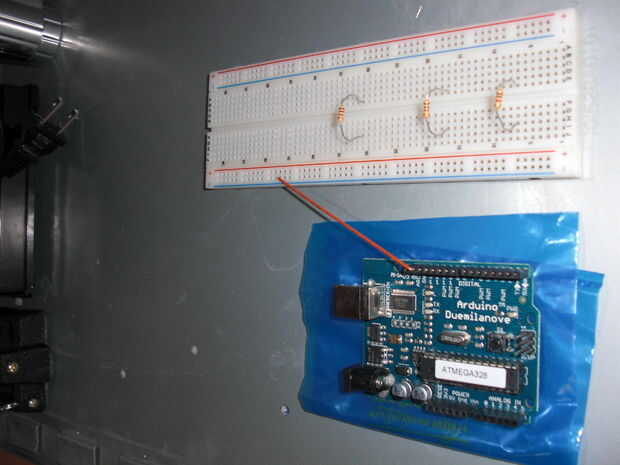

2. Coloque sus tres resistencias (utiliza resistencias de 1 kilo-ohms para este ejemplo, que mi LED bien) de una manera uniformemente espaciados en los carriles internos de la placa. Tenga en cuenta que en un protoboard, una línea corre lo largo, hasta la mitad del medio. Esto separa los izquierda rieles interiores de los carriles derecho internos, para que pueda conectar más componentes. Coloque las resistencias para la brecha entre los rieles interiores, como se muestra en la imagen 2.

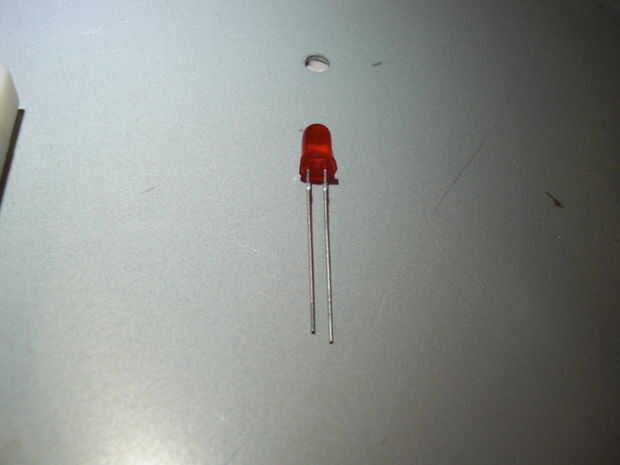

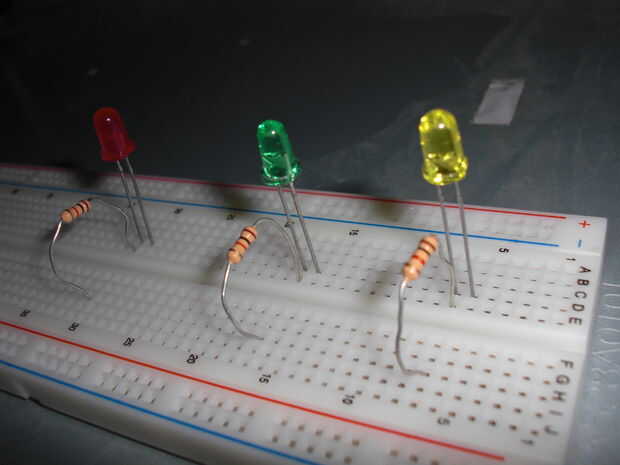

3. Coloque los LED junto a la derecha de las resistencias, con el ánodo (el extremo más largo) en la ranura justo al lado de la resistencia y el cátodo (el extremo más corto) en la ranura que se compensa en las resistencias de 1 slot, como se muestra en la imagen 3 (ver imagen 4 para ver la diferencia entre un ánodo y un cátodo).

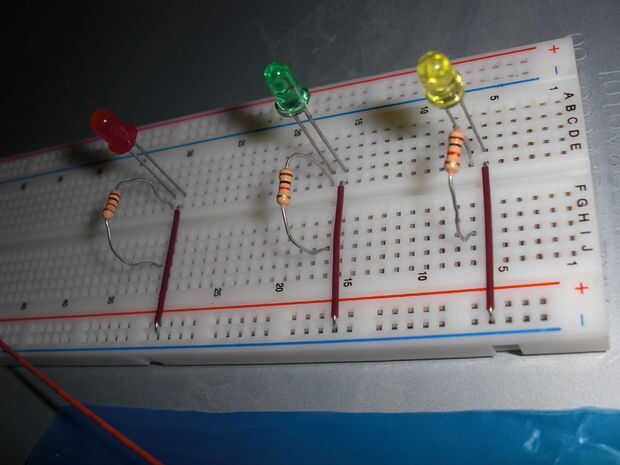

4. Pase los cables desde el cátodo de los LEDs para el carril externo de la tierra, como se muestra en la imagen 5.

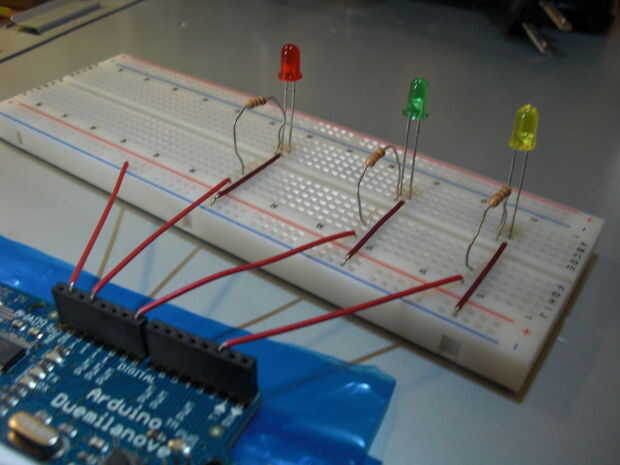

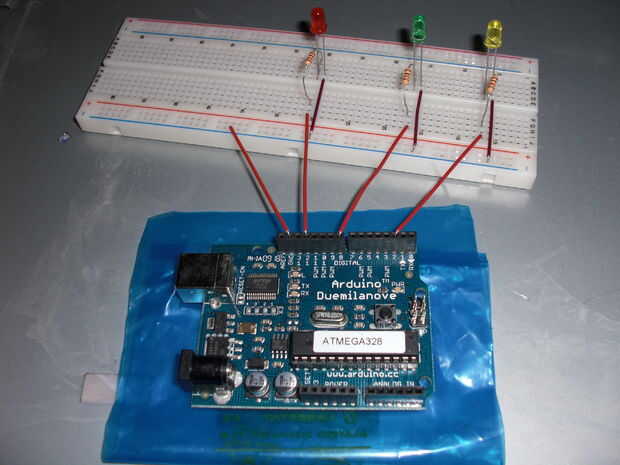

5. Pase los cables desde el lado del ánodo de las resistencias a los pines digitales 12, 8 y 2 en el Arduino para completar el circuito, como se muestra en la imagen 6 y 7.
Ahora que tenemos nuestro circuito de hecho, es la programación.
