Paso 11: Aguafuerte paño conductor para circuitos de suaves
Para el circuito principal del robot calabaza quería grabar un patrón muy simple como que iba a intentar varias técnicas nuevas para pegar y para laminar el circuito.

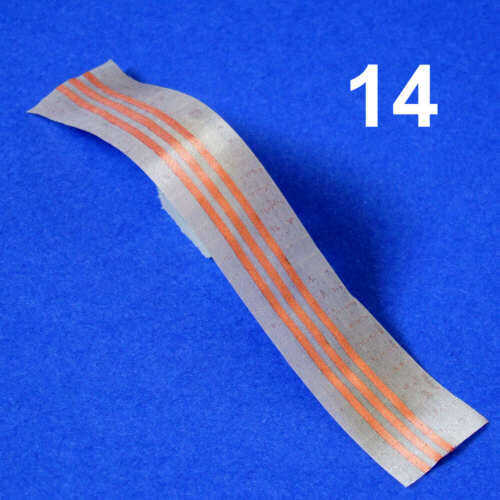

El problema siempre ha sido encontrar una forma barata y sencilla para obtener una resistencia que es removible pero será grabado rastros conductores sharp de alta resolución. Experimenté con todo tipo de cintas pero eran o bien no lo suficiente impermeable o tenían tanta adherencia pela apagado la capa conductora en la tela.

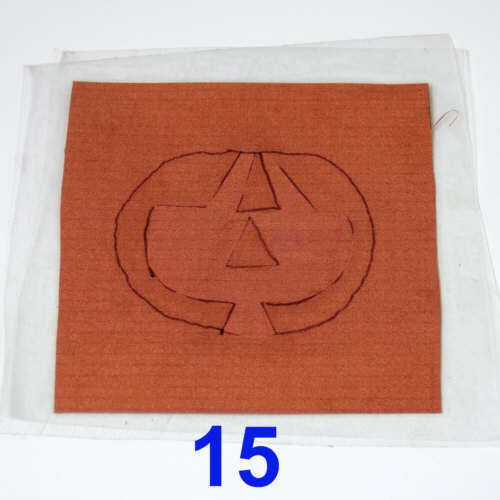

Finalmente probé claro vinilo trazador de líneas del estante. Es sólo lo suficientemente pegajoso para mantener el reactivo de cloruro férrico, pero no tan pegajosa es no salen limpiamente. la tela conductora se coloca en un pedazo del revestimiento de la repisa con la parte pegajosa hacia arriba. Esto sella la parte trasera. Otro pedazo de forro se corta con un cuchillo afilado x-acto para quitar vinilo donde el circuito debe estar. La tela conductora luego se intercala entre las dos capas del trazador de líneas del estante. Ver pic15.

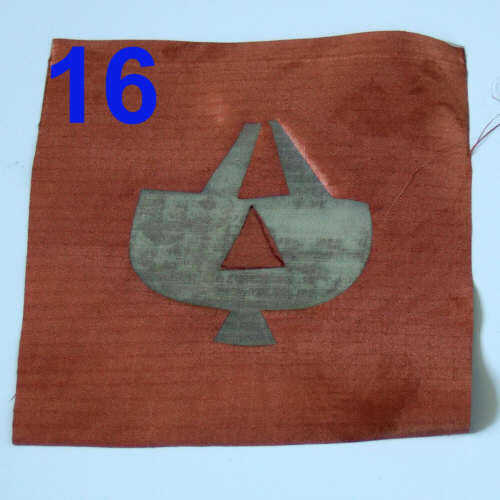

Los rastros de corte son entonces bruñidos con un palito para asegurarse de que los bordes se adhieren bien a la tela. Luego se sumerge en cloruro férrico etchant durante cinco minutos a temperatura ambiente. Tan pronto como se ve bien grabada, es quitado e inmediatamente sumergida en un balde de agua y agitó alrededor. Retire del agua y luego enjuague más para asegurarse de que retira todo el grabador en las fibras. el trazador de líneas del estante puede entonces ser lentamente pelado y la tela deja secar. Pic16 es la placa de circuito final del paño.
Yo he estado experimentando con grabado de tela conductora desde hace varios años. Para algunos de los resultados ven aquí:
