Paso 13: El circuito del Robot cabeza de calabaza
![]()
![]()

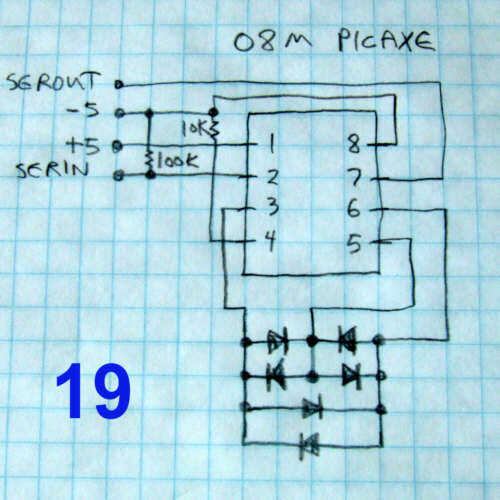

Los LEDs son brilló en secuencias usando un microcontrolador de Picaxe de 08 m. Ver pic19. La resistencia de los empalmes del pegamento conductor es lo suficientemente alta como para que no caer resistencias son necesarias. Para mantener los cables al mínimo, Charliplexing se utiliza para controlar los seis LEDs de forma individual. Se trata de una forma sencilla de utilizar 3 cables para controlar 6 LEDs.
Voy a tratar de un post un video de la cabeza de calabaza de parpadear LEDs y código cuando tengo más tiempo.
Para obtener más información sobre Charliplexing, consulte:

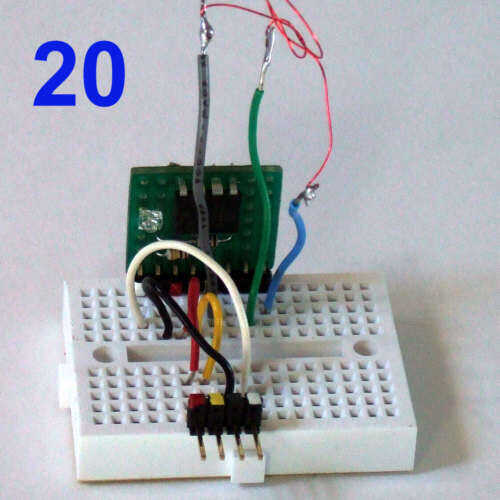

No tengo tiempo para hacer un circuito de control incorporado, por lo que se fue a breadboarded. Ver pic20.
