Paso 3:3. El segundo botón
Cortar el conector utilizado para conectar el cable para el teléfono móvil.
Usted tendrá cuatro hilos en el cable:
2 para el auricular (cobre/rojo de mina)
2 para la tecla/mike (verde/rojo de mina)
Para ser más comprensible, voy a llamar a los cables de colores de mina.
tomar el micrófono y el botón y dejar a un lado los otros dos,
abrir el botón de mike poco caja y mantenga el botón solo.
Por lo que tendrás a desoldar el micrófono y mantenga la Junta poco con el botón

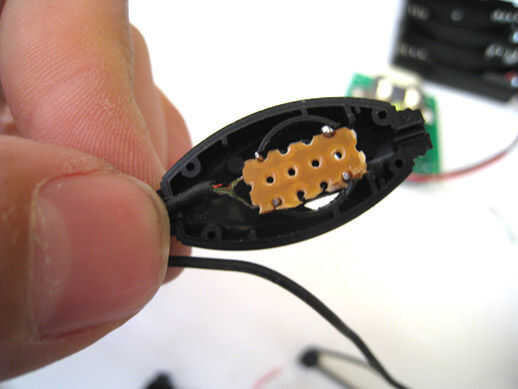

o corte de desoldar el tablero entero, desoldar el botón de él y soldadura en un tablero pequeño nuevo,
hecha con un trocito de "perfboard".
Elegí la segunda opción porque no había ninguna caja con un botón,
pero con solo el micrófono en el mismo. (!...)

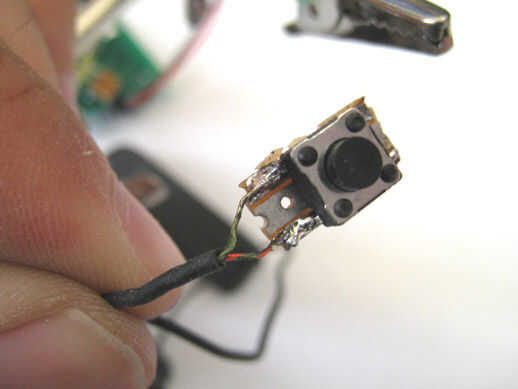

Suelde los cables verde y rojo en el botón, (cuenta los pines del pulsador, prueba ser shure)
y en el extremo de la cuerda (donde estaba el conector del celular),

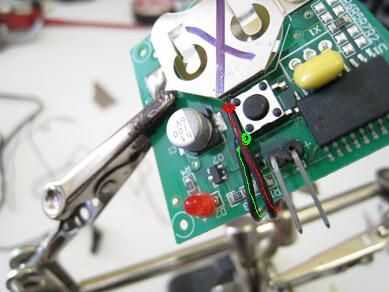

Suelde el cable verde y rojo en su tabla TVBG, mira en la fotografía para ver que pines utilizar.

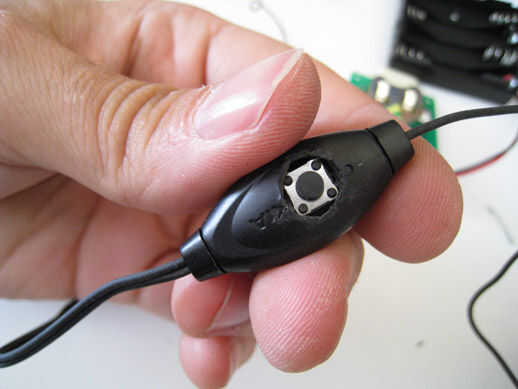

Cuando esté hecho, colocar el botón en el cuadro,
hacer el otro cable (cobre/rojo) pasa a través,
y cerrar el cuadro.

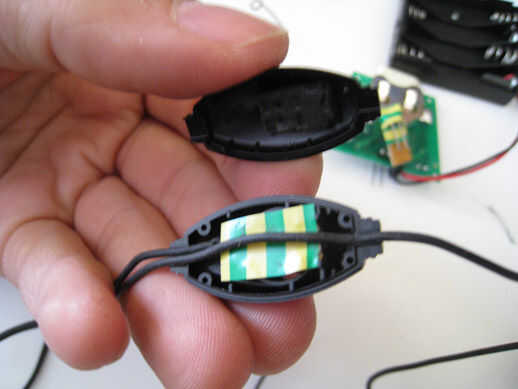

La hice es un poco feo, pero me escondí con cinta negra como chatterton.
