Paso 5: modelado 3d: crear el patrón básico - Edge Loops y biselado

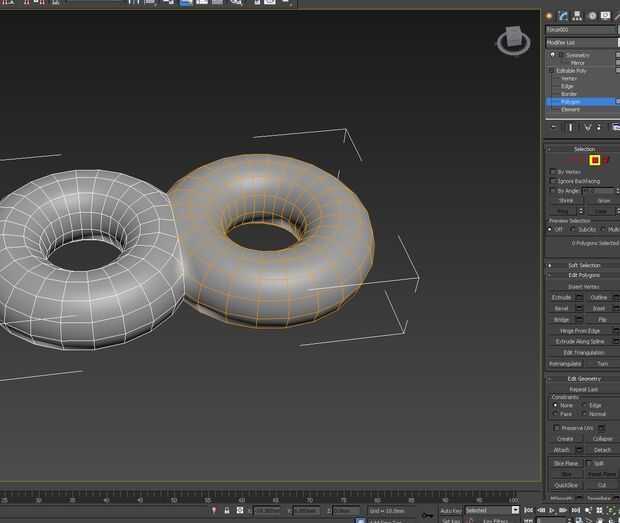

Simetría, haga clic en + junto a Editable Poly y seleccione borde.

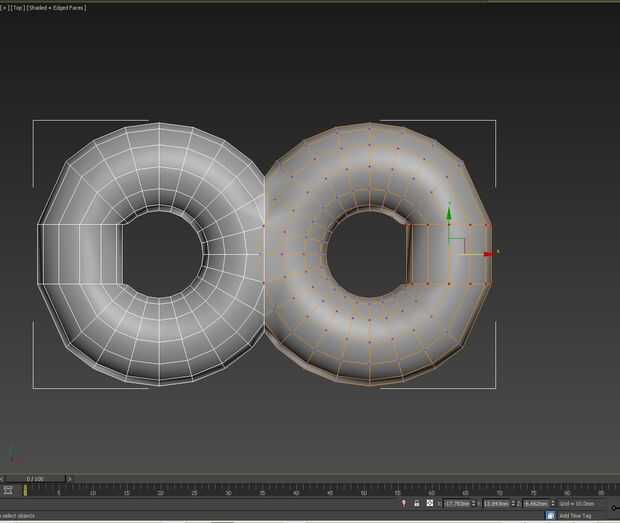

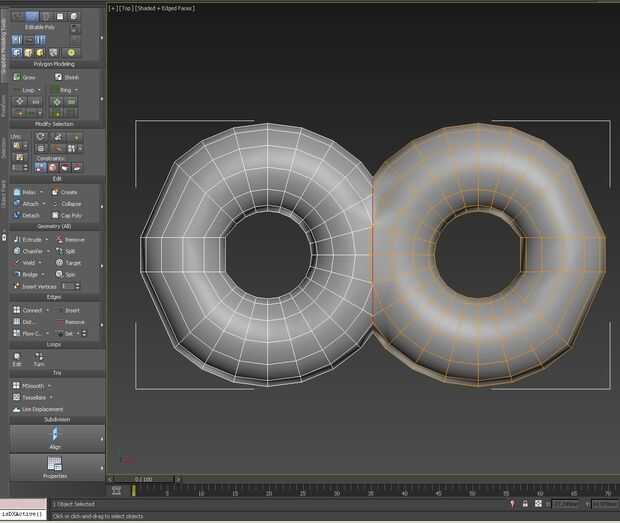

Seleccione la arista media hacia el lado derecho del Toro. En el despliegue de herramientas de modelado de grafito, ir a bordes y haga clic en quitar. Ahora se ha eliminado el bucle de borde!

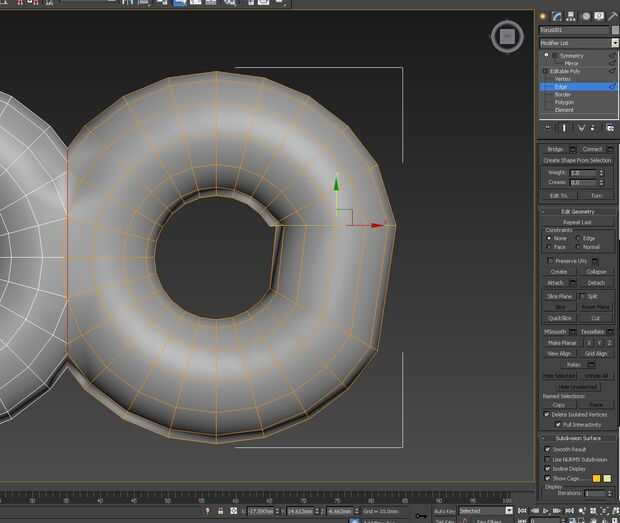

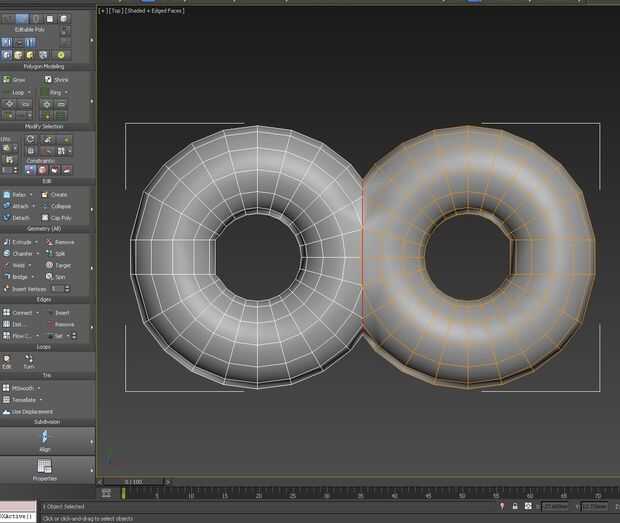

Seleccione el el borde superior del lazo borde eliminados y luego en la sección de selección, haga clic en lazo. Ahora vaya a la sección editar geometría y junto a que hacer plana es XYZ. Seleccione Y. Ahora han enderezado el bucle de borde en el eje Y. Pulse la tecla W para activar la herramienta mover y a lo largo del eje Y, bajar del lazo del borde un poco. Lo mismo para el otro lazo de borde abajo y luego mover el lazo del borde hacia arriba un poco (ver ejemplo).

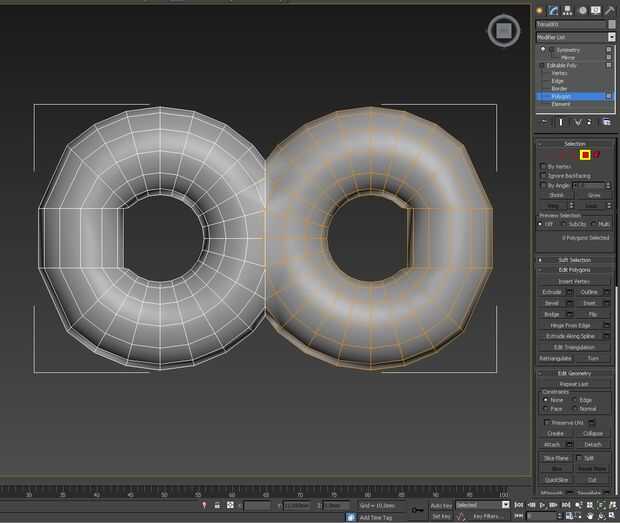

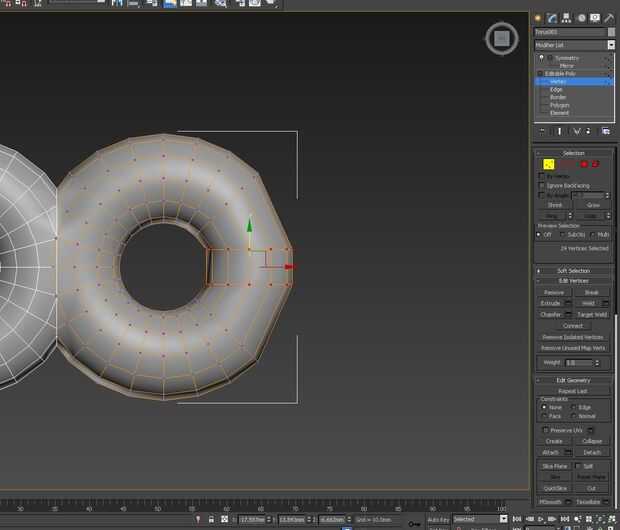

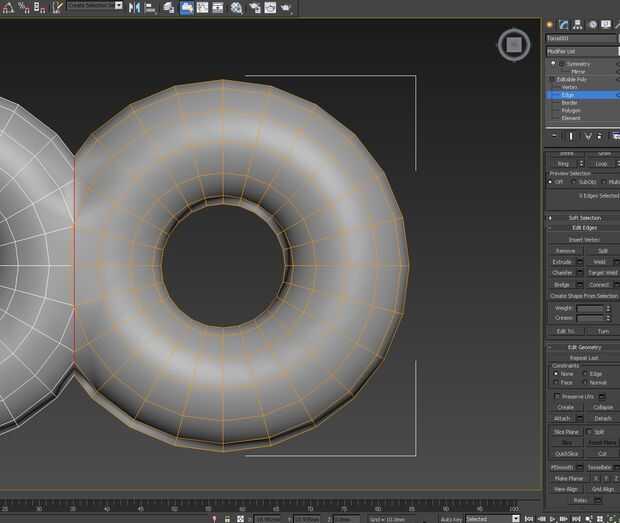

A continuación, seleccione el ciclo de aristas por encima y por debajo de los lazos del borde enderezado. Ir a herramientas de modelado de grafito > bordes > eliminar para borrar los lazos del borde. Vaya a la sección de selección y seleccionar vértices. Pulse la tecla W para activar la herramienta mover y seleccionar los vértices que componen los lazos del borde como se muestra en el ejemplo. Pulse la tecla R para activar la herramienta de escala y en el eje Y, escala los vértices. A continuación pulse la tecla W y pasar los vértices un poco a la izquierda.

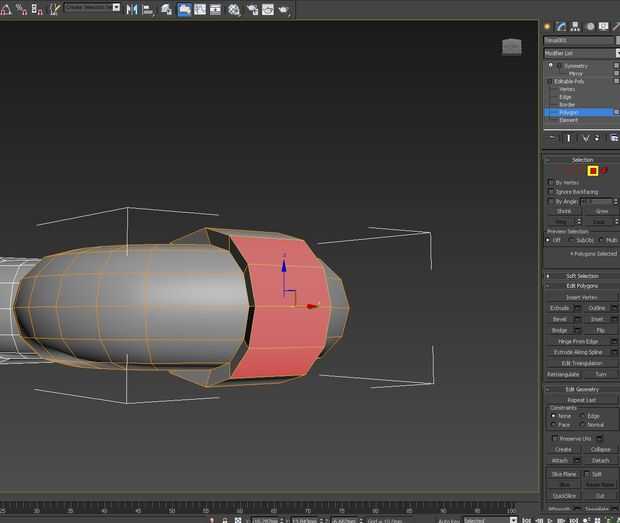

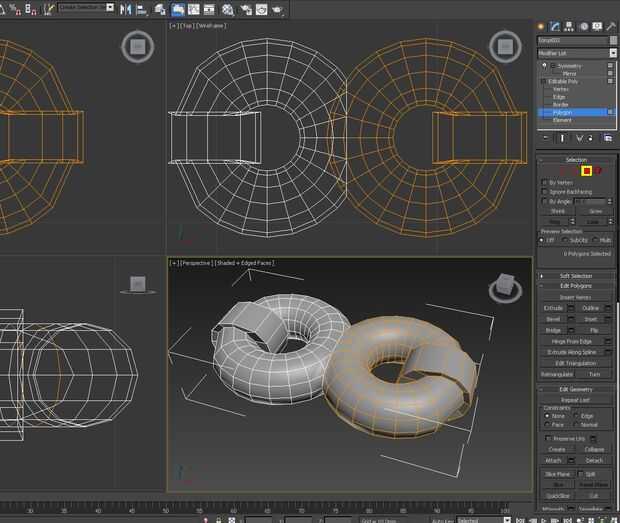

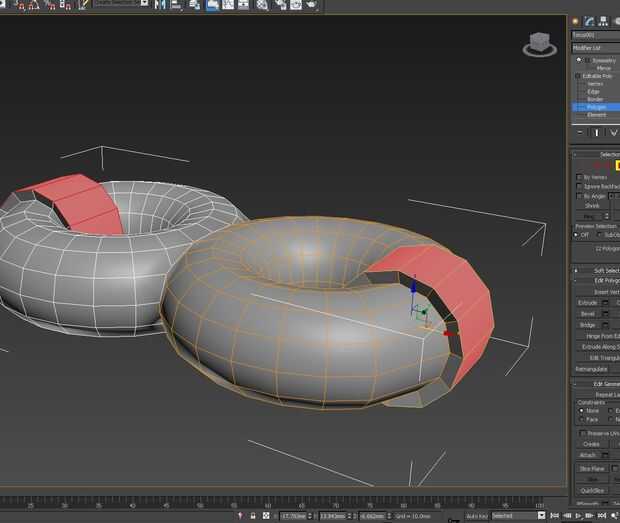

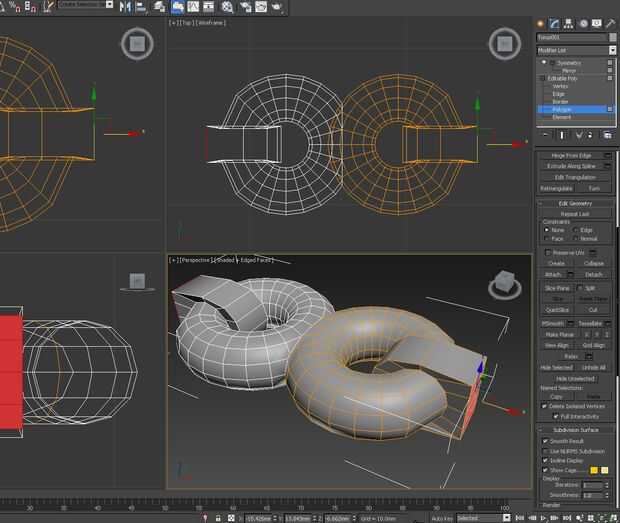

Vaya a la sección de selección y seleccione polígono. Pulse la tecla W para activar la herramienta mover y selecciona las caras tal como se muestra en el ejemplo. En el Editar sección polígonos seleccione bisel. Cambiar los parámetros normal Local, 0,4 mm de altura y 0,15 mm del esquema. Seleccione las caras interiores de este bisel y presione la tecla W para seleccionar la herramienta mover. Mover un poco las caras a la izquierda. Seleccione las caras exteriores de este bisel y editar la geometría y al lado de hacer planos seleccione la tecla X. golpeó la W para activar la herramienta mover y mover las caras a la derecha un poco. Haga clic en simetría y contraer todo.

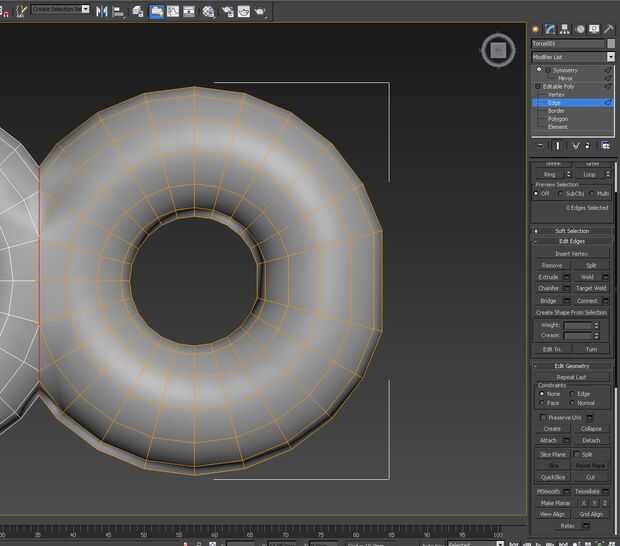

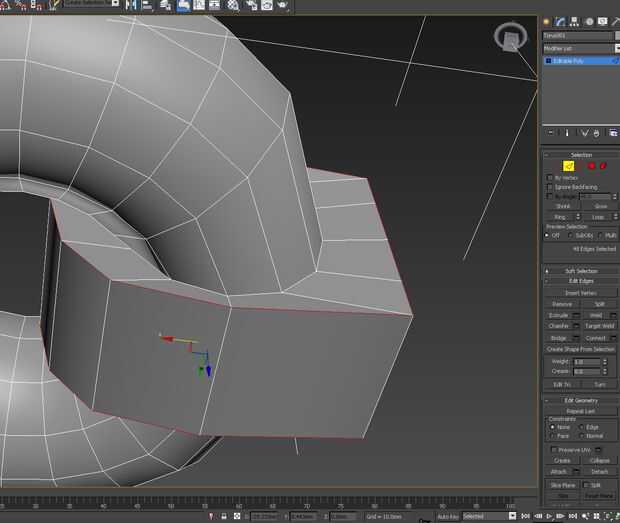

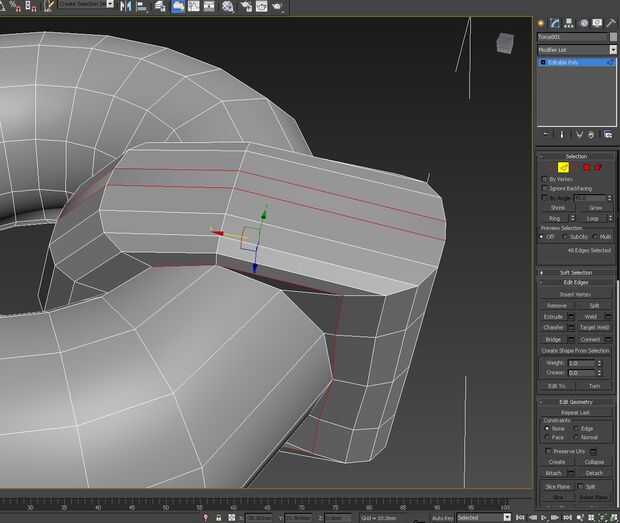

Ahora vaya a Editable Poly y seleccione el borde. Seleccione los bordes del bisel (ver ejemplo) y haga clic en lazo. Ir a editar bordes > chaflán y editar la cantidad de achaflanar borde a 1mm y conectar segmentos de borde a 4.
Recordatorio: Esto también sería un buen momento para guardar (Ctrl+s).
