Paso 2: Conexiones de Hardware & Basics

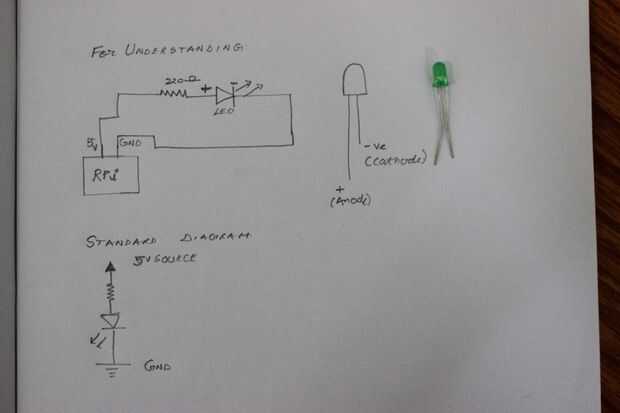

1. fijar los Led como se muestra en el diagrama del circuito y resistencias

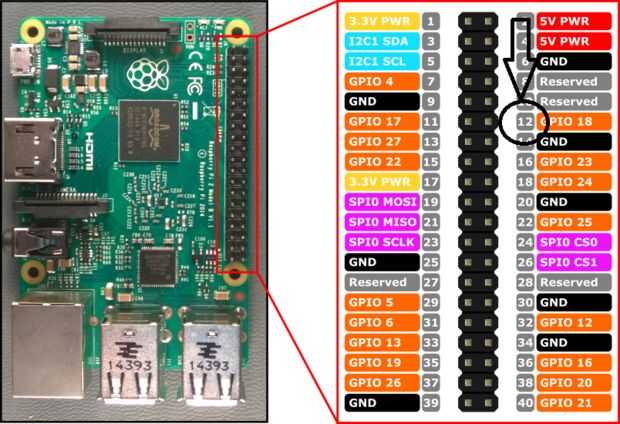

2. este instructable asume que el usuario tiene conocimiento sobre la placa, si no solo consulte el enlace para entenderlo
https://Learn.Sparkfun.com/tutorials/How-to-use-a-...
Me explico el detalle sobre en cuanto a por qué estamos seleccionando una resistencia particular que debe conectarse en serie con el Led:)
Su primer sencillo del cada Pin de frambuesa pi puede máximo 16 puesto a mA de actual. Así que si tendemos a dibujar más corriente que provee a continuación dañará las clavijas. Así usando la ley de ohms
Sabemos que V = IR
Voltaje V
I = corriente
R = resistencia
para nuestro proyecto tenemos que tener una fuente de 5V y de hoja de datos de los LEDs, llegamos a conocer que consume sobre los 20mA. (Consulte este enlace para hoja de datos del Led
http://www1.futureelectronics.com/doc/EVERLIGHT%C2%A0/334-15__T1C1-4WYA.pdf)
V = 5 v, I = 20mA
R = V / I = 5/20 * 10 ^ 3 = 250Ohms. Así que más o menos utilizamos 330 ohmios resistencia para proteger los pines de los Led y frambuesa pi
