Cómo hacer tu propia placa de Arduino (10 / 13 paso)

Paso 10: Conectar las cabeceras femenino

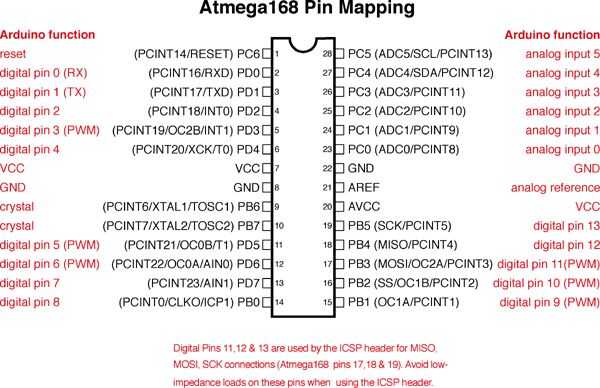

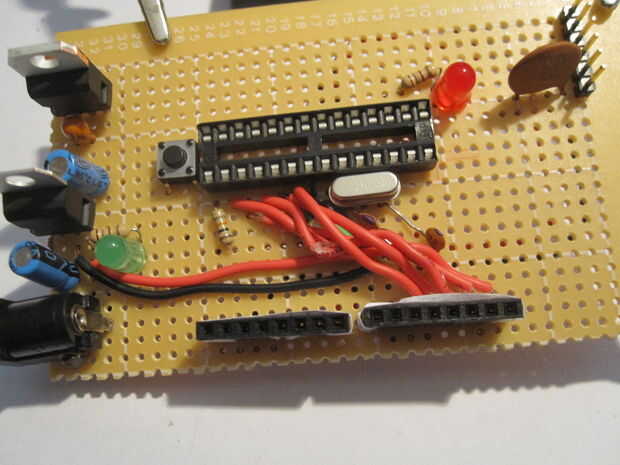

Para empezar probablemente debe etiquetar cada pin en sus cabeceras femenino para evitar confusiones más tarde. luego las cabeceras a la Junta de la soldadura y conectarlos con el conector correspondiente en la viruta, según el diagrama de pines arriba.

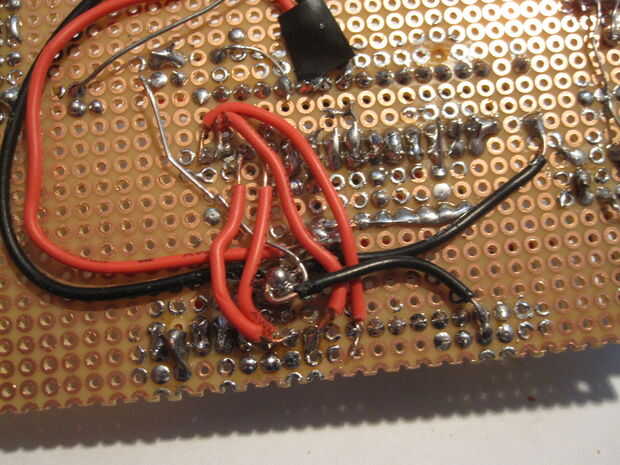

Este proceso es muy tedioso, así que tener algo de paciencia y vaya bien. Planificación también hacia fuera cómo usted va a conectar a todo antes de mano irá una manera larga. Es probable que tenga un montón de cables que se intersecan. después de un tiempo me vi obligado a empezar a conectar clavijas en la parte inferior de la Junta para evitar que esto.
