Paso 4: El prototipo!
Finalmente! En las fotos puede ver muchas cosas útiles , así que echa un vistazo...
No hay ningún esquema general porque se trata no es realmente un circuito sino un componentes de grupo soldar en perfboard.

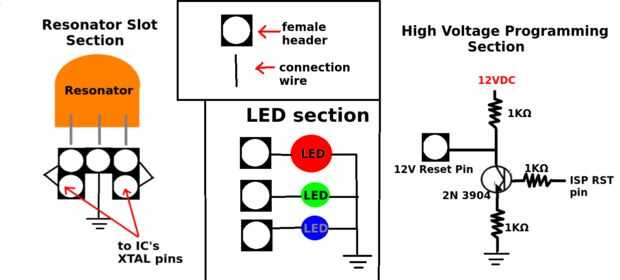

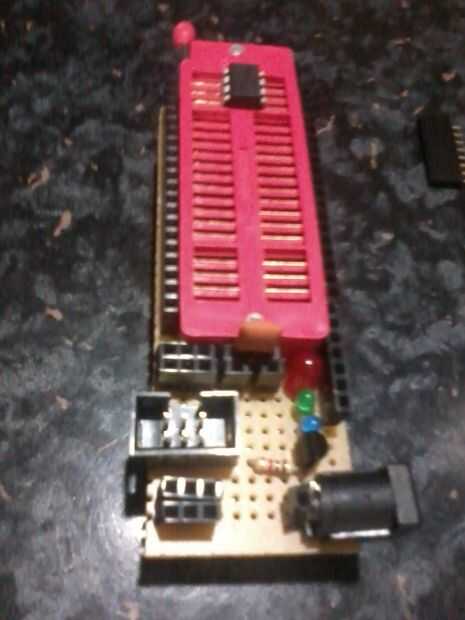

Lo básico es que cerca de cada componente hay algunas mujeres rompiendo. La ZIF todo es explotado, el conectador de la ISP es explotado a 2 encabezados por señal. También hay un resonador (sistema de cristal-condensador) ranura con 2 explotado pernos que van directamente a los pines XTAL de IC (para usar el oscilador externo). Los LEDs se utilizan para el ISP de Arduino sketch, que define las señales de LED 3: el latido del corazón (un LED intermitente que muestra que el arduino no se estrelló) - para que utilizo el verde del LED, la programación (este se enciende cuando hay comunicación con el IC) - para que uso el azul uno y el Error (se enciende cuando se produce un error) - para que utilizo la más grande Red uno.
Cuando quiero programar un IC, montarlo en el zócalo de ZIF, encontrar el MISO, MOSI, SCK, RST, VCC, GND pasadores por la hoja de datos o imágenes de google (esto es mucho más fácil de lo que parece), **algo opcional que aquí se describe a continuación**, me Conecte puentes de los pernos para el desbloqueo del conector ISP, conecte el cable del ISP a la Estación de programación y PC , y uso avrdude o IDE de Arduino para hacer mi trabajo muy bien!
** Si quiero usar un oscilador externo localizar el XTAL1 y XTAL2 pins, conectar el resonador (sólo pata 3 resonadores son compatibles - son bastante comunes y baratos) a la ranura del resonador especial y conectar con puentes la rotas hacia fuera s de pin de resonadora la IC pernos XTAL.
-------------------------------------------------------------------------------------------------------------------------------------------------
