Cómo hacer un 1-2W de Burning 445nm láser azul (1 / 2 paso)

Paso 1: Lista de piezas y construcción de circuitos

De este láser se necesita...

1 diodo de láser de x M140: aquí

1 x módulo Aixiz (no es necesario si usted compra desde arriba el enlace): Encuentra aquí

Lente de colimación de 1 x 445nm: aquí

1 x seguridad LASER gafas (importante): aquí

1 x LM350

Olla de 1 x 100 ohmios

1 x diodo estándar

1 x 10uF condensador

1 x Perfboard

1 x 1 Ohm 5W resistencia

1 x disipador para el LM350

1 x disipador para diodo láser: aquí

Algunos modificadores o conectores (opcionales)

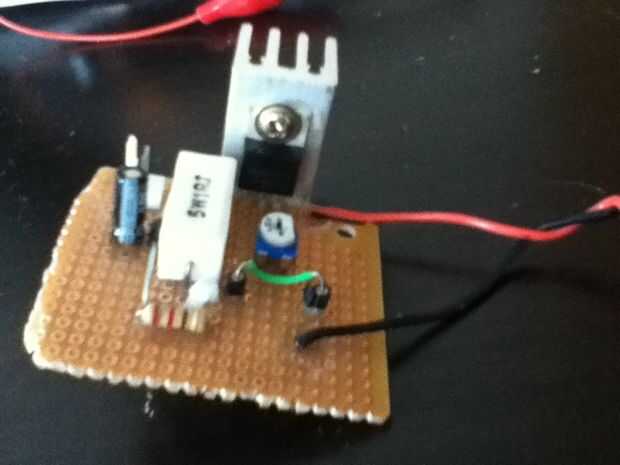

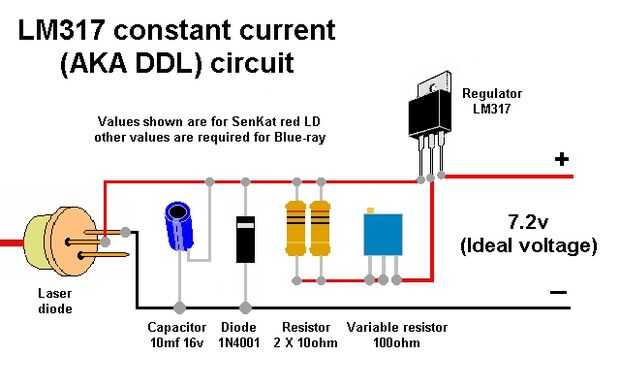

Una vez tienes todas estas partes ponerlas juntos basada en el esquema a continuación.
