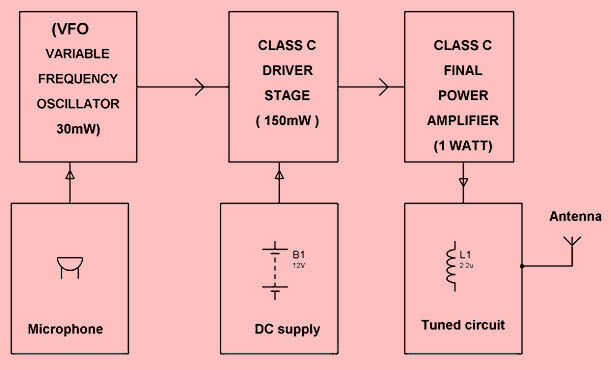

Paso 1: Bloque diagrama y circuito detalles
Este transmisor de FM tiene 3 etapas de RF.
- Una frecuencia Variable (VFO) oscilador (30 mw),
- Una etapa de conductor de clase C (150 mw) como almacenador intermediario y
- Un amplificador clase C de potencia RF del final (1 vatio)

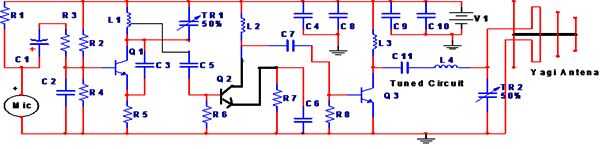

Básicamente cada transmisor FM tiene que tener un oscilador controlado por voltaje (VCO). Se trata de un oscilador de alta frecuencia, cuyos cambios de frecuencia de salida basan en el voltaje aplicado en un punto de control determinado. Se trata de un oscilador de frecuencia variable (VFO). Q1 con se asocia componentes forman el VFO. La salida VFO se alimenta a Q2. Q2 es un buffer no carga el VFO pero amplifica el poder sólo. Esta salida se alimenta al final RF amplificador de potencia Q3, la salida que alimenta el circuito sintonizado. Varios condensadores C 4,8,9,10 se utilizan en el carril de la fuente de filtraciones de HF. Si uno alimenta el transistor Q1 de la VFO directamente con un micrófono en su base se convierte en un circuito transmisor de FM.
En V1 en el CC de 12 voltios entregará energía de RF de 1 vatio. Con la antena Yagi, mirando como inicios de antena de TV con tubos de aluminio tanto en el transmisor y el receptor final mirando uno al otro a distancia de la línea de la vista, la gama puede ser hasta 5 KM.
