Paso 4: Determine sus recortes
Para el tablero estoy utilizando, un mínimo de corte dos salidas es necesario, sin embargo si quisiera tener más acceso al puerto de IO puede utilizar este mismo proceso para crear más recortes.
Para la base:

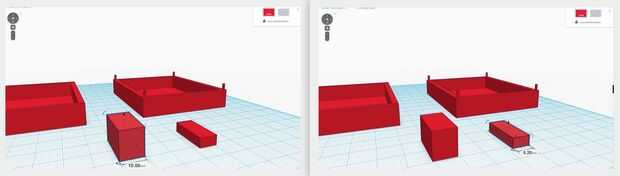

Arrastre dos cuadras más hacia el espacio de trabajo. cambiar el ancho y alto a las medidas de anchura y altura que tomaste en el paso 1. Sugiero agregar por lo menos 0,5 mm para estas medidas para ayudar a prevenir de ser demasiado estrecha, ya que las dimensiones finales serán un poco más pequeñas una vez terminada la impresión.

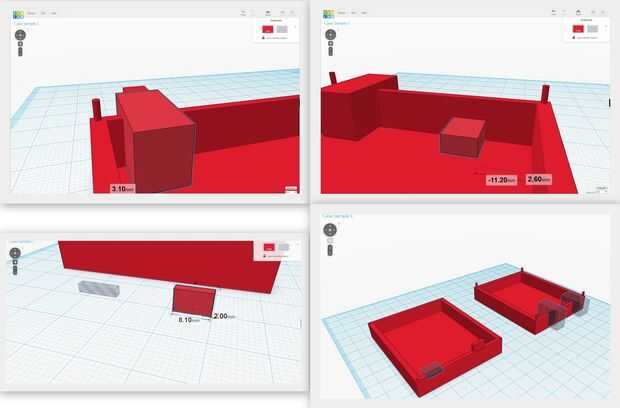

Como antes, use la flecha negra por encima de cada bloque y elevar a la altura de la base interior (2mm para esta caja). Primero alinee las piezas con ambos lados de la caja y ponerlos allí. Una vez en posición, puede deslizar más hacia el centro de la caja. Implícitamente este método hace que el programa de CAD para darle una medida desde su punto de partida (en la pared lateral) a su posición final. Se trata de cómo se pueden alinear estas cajas con sus correspondientes puertos IO. Una vez en posición, seleccione ambos y haga clic en la opción de 'Agujero'.
Para la parte superior:
Si esas cajas de dos puertos que acaba de hacer están más alto o más corto que la altura de la pared de la base, necesita realizar cambios en la parte superior para que encajen correctamente. Crear dos más pedazos de la caja y les la dimensión por lo que su altura es la diferencia entre la altura de la pared de la caja, menos la base y la altura de la caja. Así que algo así,
- (altura - base espesor de la pared) - caja de altura = altura del bloque para la tapa
Dependiendo de que pieza que está haciendo, usted puede necesita a cualquiera hacer un agujero o un bloque que necesita para alinear de manera similar que lo hizo anteriormente en este paso. Reúna todas sus piezas y usted será bueno para ir.

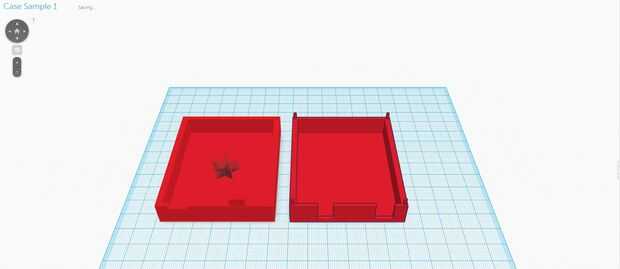

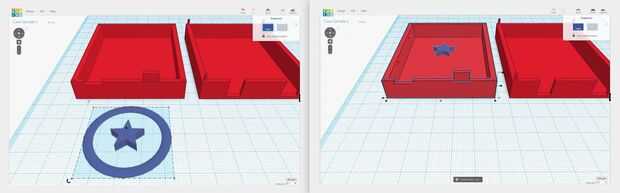

De aquí tampoco se puede hacer y pasar el siguiente paso o se puede jugar con algunas otras formas para crear algunas características únicas para su caso.
