Paso 2: La potencia sección

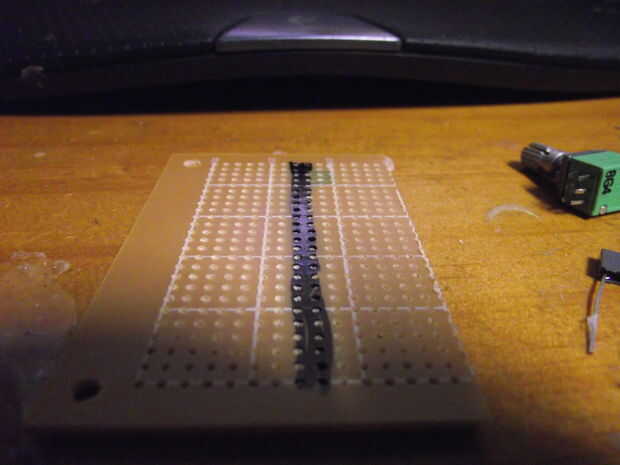

1. Marque una línea con un ancho de 2 orificios derecha abajo de la placa PCB. Se trata de la tierra.

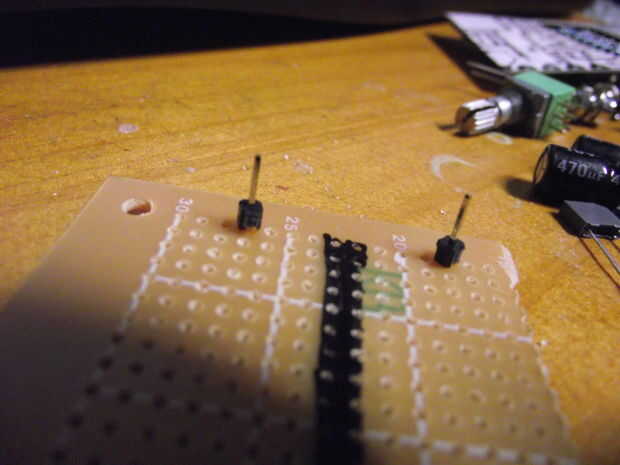

2. soldadura en los pernos macho encabezado para + y -
3. soldadura de las resistencias de dos 4.7 k.
4. soldadura en los condensadores de 470uf

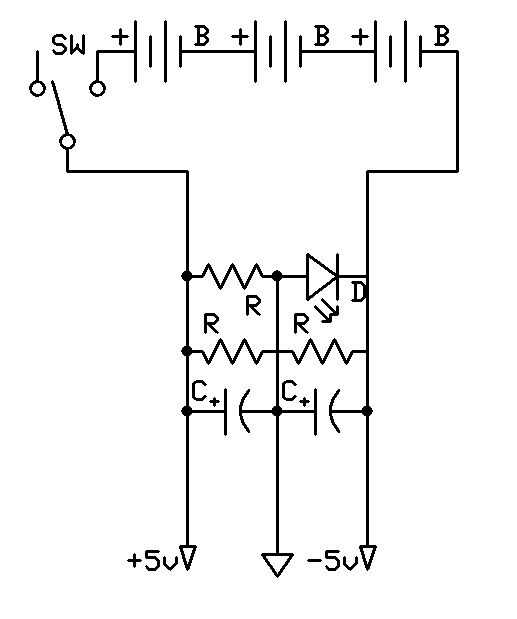

5. Busque en el diagrama (Fig 5) y mira de cerca la resistencia de "callejero". Esto es 1k y es el LED de potencia
6. prueba y soldadura por lo que es tan compacta como sea posible

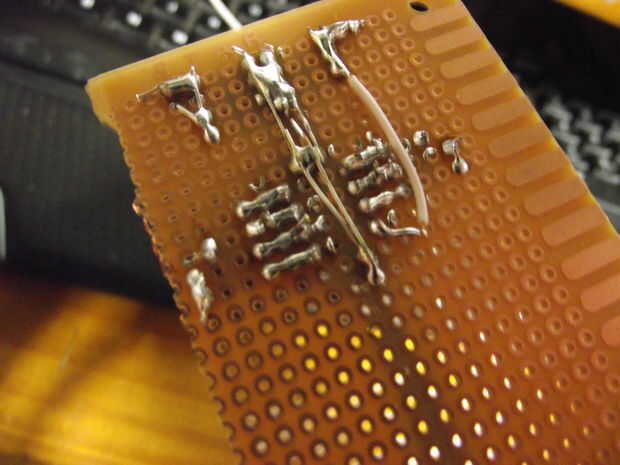

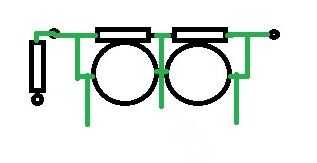

En el diagrama, las líneas verdes representan las conexiones de debajo del tablero. Se hacen generalmente con puentes o soldadura. En la última foto, tengo un ejemplo de las conexiones de debajo del tablero o "líneas verdes"
No te preocupes acerca de las otras partes en la última foto, para más tarde.
