Paso 3: La IC sección

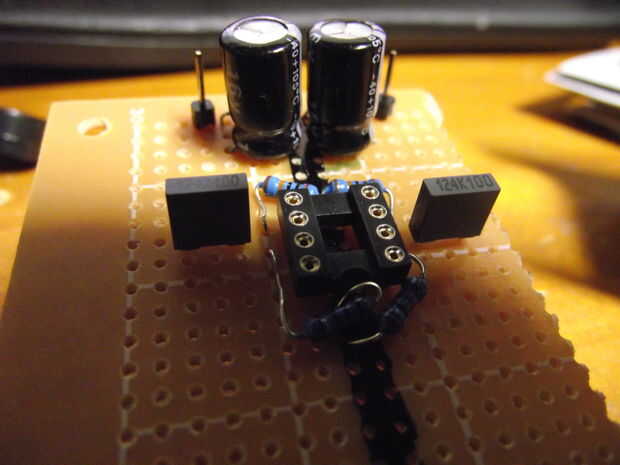

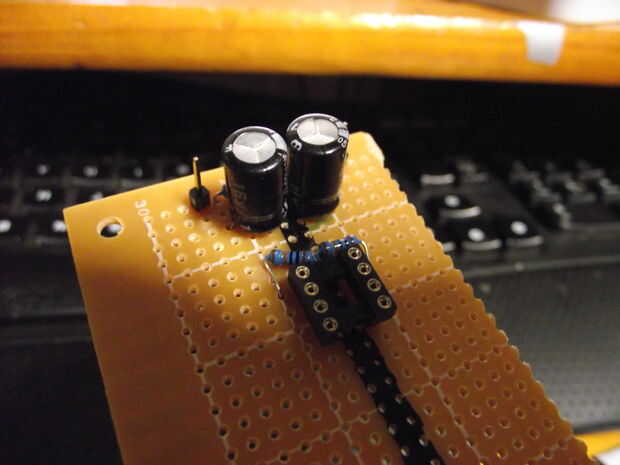

Primero lo de la soldadura en el zócalo del IC para la OPA2134PA. No inserte la IC todavía!
Después la soldadura de dos resistores de k 100 desde el suelo tira los pines 5 y 3 del zócalo del IC.

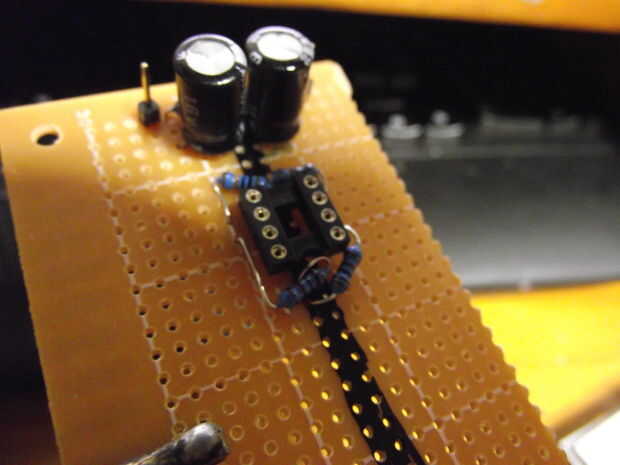

Luego sueldan en las resistencias 1 de k de la franja de tierra a los pines 2 y 6 del zócalo del IC
Cuadro 2 es un diagrama de pinnout para los pasadores.
Ahora la soldadura en el 0.2uf condensadores. La soldadura de un pin de los condensadores para las resistencias de 100K (pines 5 y 2)

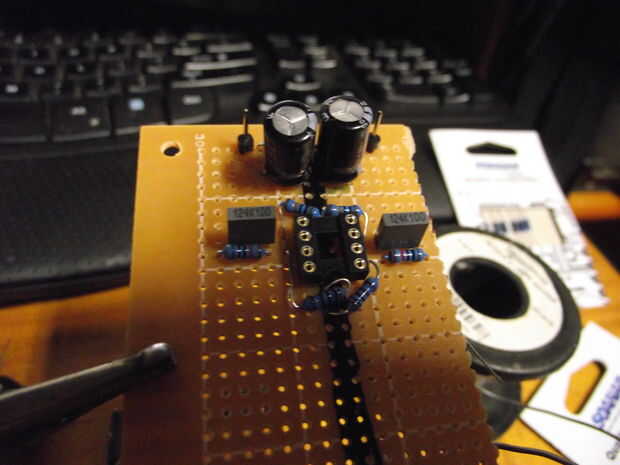

Soldar las resistencias de 10 k, como los condensadores para las resistencias de 100 k, al final de las resistencias de 1 k.
Ahora soldar las resistencias de 47 Ohm a los pines 1 y 7.
Ahora Conecte los extremos del 47 ohmios y las resistencias de 10 k

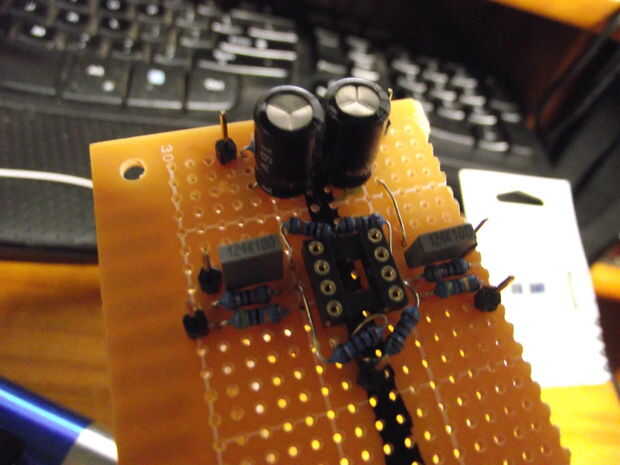

En los pasadores de encabezado a los extremos conectados de las 10 resistencias k y 47 ohm y el otro extremo del condensador.

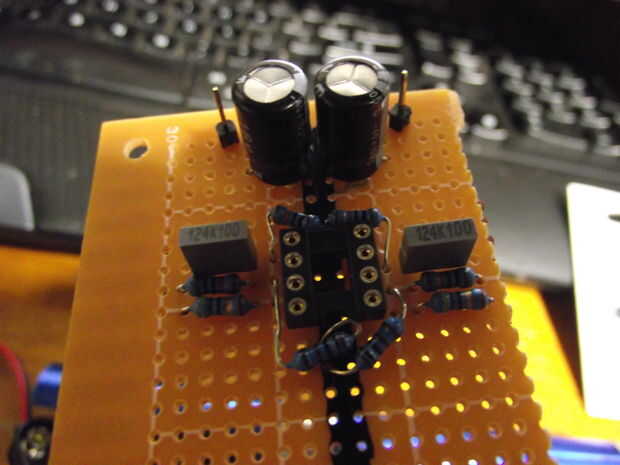

Ahora debe buscar como cuadro 8
El último paso de esta sección tendría que ser para conectar la fuente de alimentación para el op-amp. La + conexión irá al pin 8 y el - voltaje conexión ir al pin 4
Todo hecho en el circuito!
