Cómo hacer un análisis básico de la FEA en el ANSYS 14 (6 / 6 paso)

Paso 6: General Postproc

Esta es la parte donde dices el programa para trazar los resultados de la situación de carga. En este tutorial voy a sólo utilizar la tensión de Von Mises, aunque se pueden seleccionar otras opciones a analizar distintos escenarios como el desplazamiento.

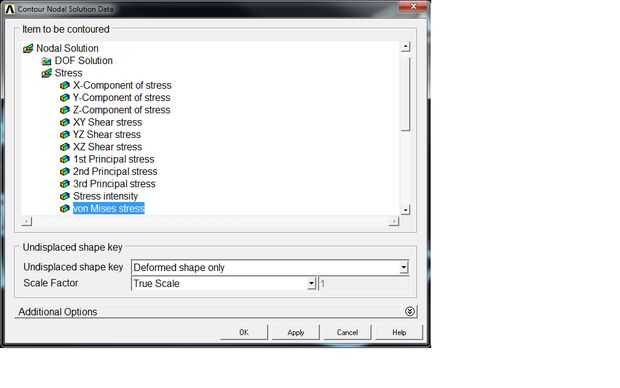

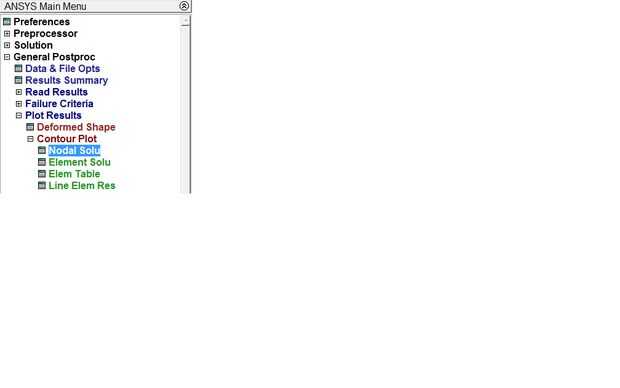

1. en general Postproc en la mano izquierda lado seleccione trama resultados entonces trama de contorno y solución nodal.

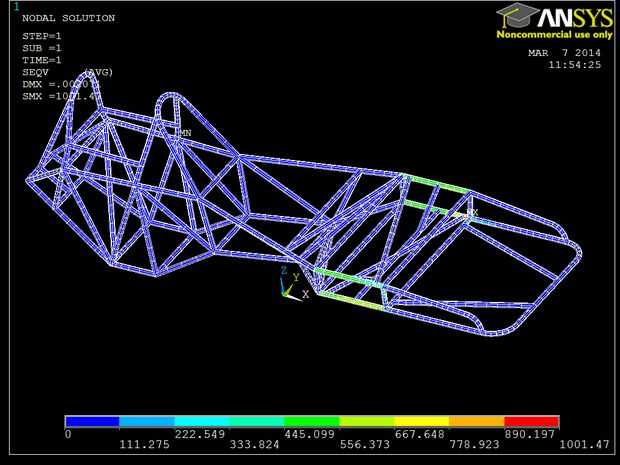

2. tu ventana ahora debe mostrar la imagen con una llave en la parte inferior que muestra la concentración de tensiones en cada parte del dibujo. Una cosa tener en cuenta es que para este ejemplo la fuerza de producción es 40 ksi así sucesivamente la tecla en la parte inferior si el número a la lucha extrema es superior a 40.000 psi que el modelo se producirá un error y es necesario hacer ajustes.
Nota: Si desea guardar la imagen de la documentación puede haga clic en la ficha de controles de la parcela en la parte superior y seleccione captura de imagen y guardar la imagen que a usted le gustaría.
