Paso 1: partes
2. PCB fabricación suministros este Instructable no le mostrará cómo hacer el tablero, hay otros Instructables gran escrito ya para. El tablero de esto es justo por debajo de 2.5" de cuadrados
3. componentes piezas para luz nocturna pcb:

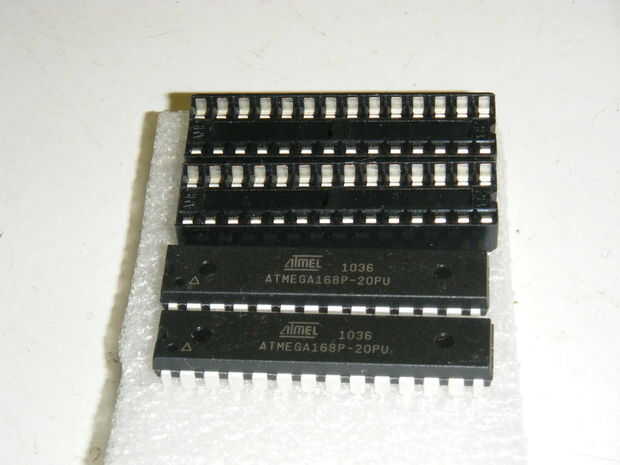

1 ATmega 168 Mouser # 556 - ATMEGA168P - 20PU
1 perno 28 IC zócalo Mouser # 571 - 1 - 390261 - 9
1 2.1 mm enchufe Mouser # 163-4302 -EX o eliminación de registros obsoletos
1 diodo 1N4001 Radio Shack o eliminación de registros obsoletos
1 cristal de 16 Mhz Mouser # 815 - ABL -16 - B2
1 transistor NPN IR foto Mouser # 859 - LTR3208E Digikey # de parte style160-1065-ND
2 resistencias de 10K Mouser # 291-10K-RC
4 resistencias de 82 Ohm Mouser # 291-82-RC
2 resistencias de 150 Ohm Mouser # 291-150-RC
2 22 pf condensadores Mouser # 140-50N2-220J-TB-RC
2 capacitores de 100uf Scavenged
3 condensadores de 100nf Scavenged
1 pulsador momentáneo Scavenged
1 7805 5 voltios regulador T0-92 paquete o TO-220 Mouser # 595 - UA78L05ACLP o eliminación de registros obsoletos
4 leds RGB cátodo común de Mouser # 604-WP154A4-RGB
Para ánodo común Adafruit Industries
Componentes para mando a distancia:
1 transistor de NPN 2N3904 Radio Shack o eliminación de registros obsoletos
1 2N3906 PNP transistor Radio Shack o eliminación de registros obsoletos
1 empuje momentáneo botón Radio Shack o eliminación de registros obsoletos
1 condensador de 100nf Radio Shack o eliminación de registros obsoletos
1 emisor IR Mouser # 859-LTE-3271BL
1 resistencia de 1Mohm Radio Shack o compactarse
1 resistencia de 22K Radio Shack o eliminación de registros obsoletos
1 clip de papel Scavenged
Nota sobre IR Transistor y el emisor. Se pueden comprar en pares en Radio Shack.

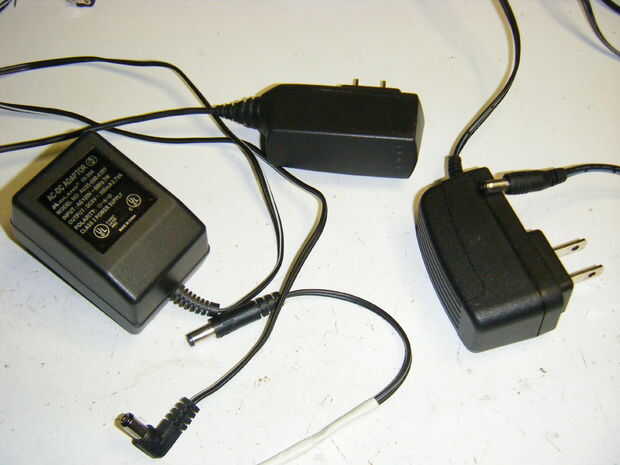

4. verruga de la pared de 5 voltios - 9 voltios.

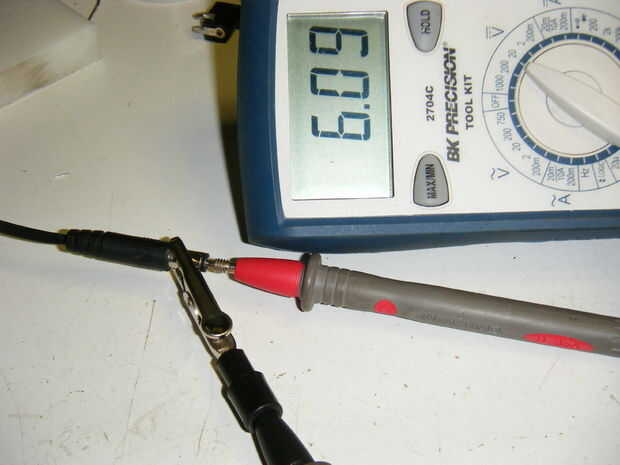

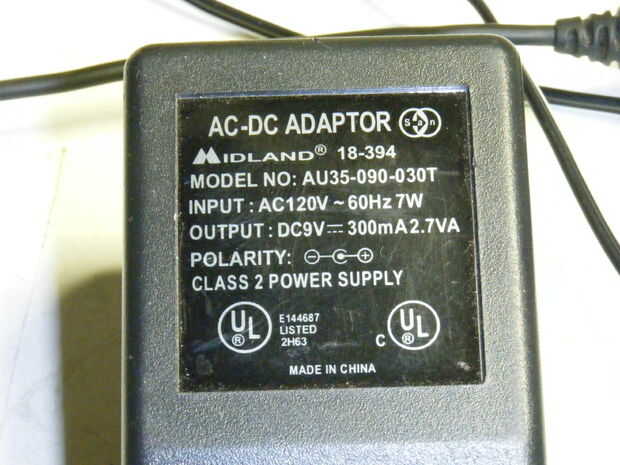

Asegúrese de que su polaridad de centro positivo, y tiene un 2,1 mm clavija.
Definitivamente puede encontrar una fuente adecuada en la tienda o usar un cargador viejo de celular.
Si usted necesita obtener el plug 2,1 mm puede conseguirlo a través de Mouser o Radio Shack, sólo hacen
seguro que alambre centro positivo. Si no lo encuentras y tienes que comprar una nueva un Adafruit, o
Sparkfun ambos llevan uno que funcione. Si usted tiene uno y la necesidad de cambiar la polaridad esta echa un vistazo.
5. materiales para el gabinete:
Estos pueden ser lo que usted elige como desactiva la luz de los leds de forma
Te gusta. Un par de recintos que elegí fueron una lámpara estrella prefabricada que fue pensada para una

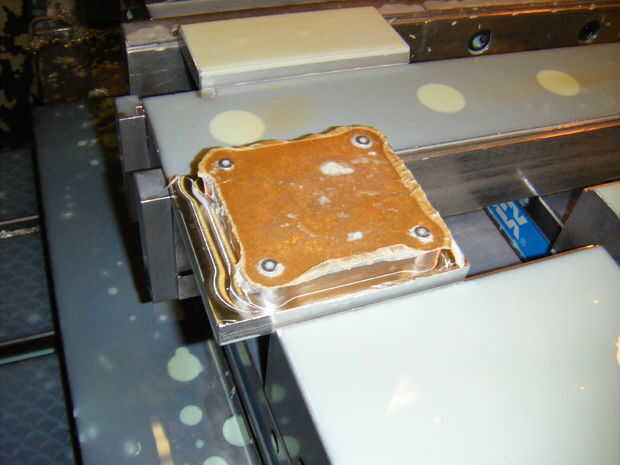

lámpara incandescente, una pieza de 81/2 x 11 de impresora de papel doblado en forma de caja y algunas de aluminio y plástico transparente que trabajado a máquina en una forma similar a los pcb.
