Paso 4: Configuración de la fuente de alimentación

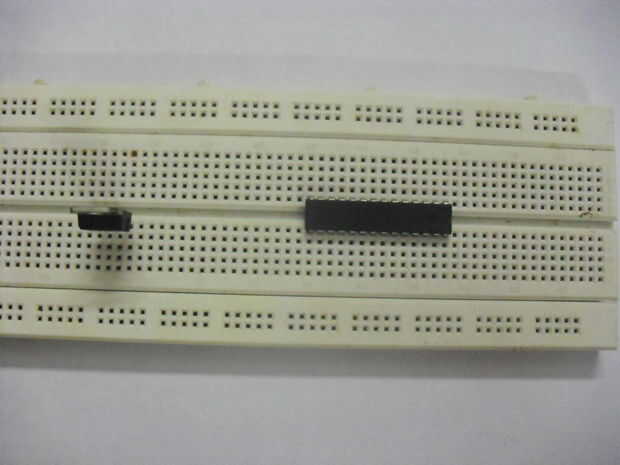

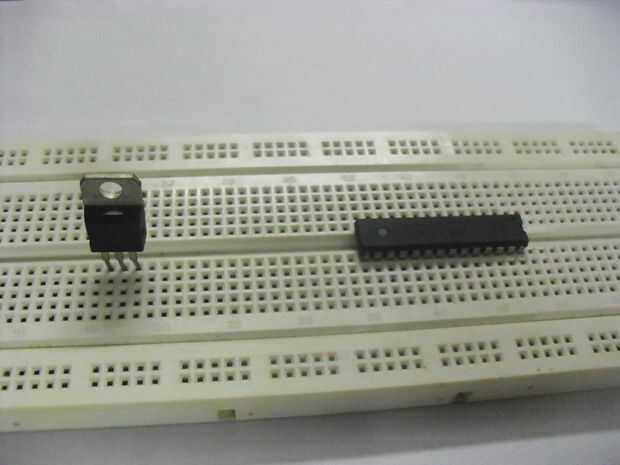

Coloque la tensión LM7805 regular en la protoboard junto con el chip ATMega 328.
La colocación de perno del 7805 con el lado bombeado hacia usted es : Pin 1 - VCC, Pin 2 - Gnd, Pin 3 - salida.

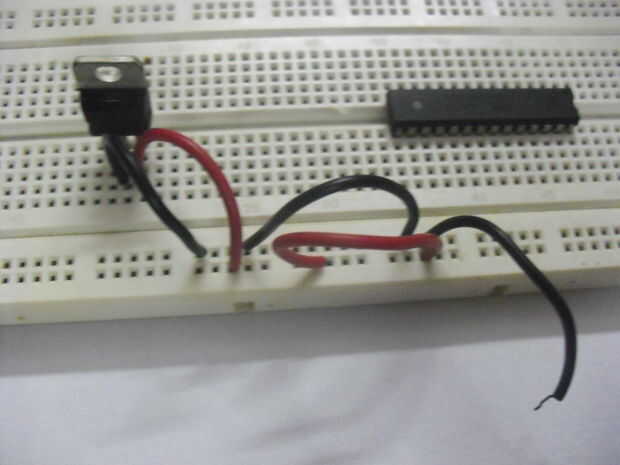

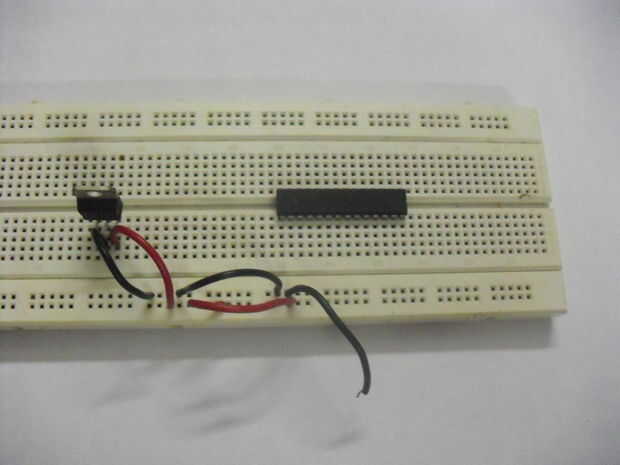

Conecte un cable negro al pin 2 de los 7805. Conecte el otro extremo del cable al carril de tierra en el protoboard.
Del mismo modo, conecte un cable rojo al pin 3 del 7805 cuyo otro extremo irá en el riel de vcc en la protoboard.
Conecte un cable negro para el carril de tierra que te conectan con la tierra de nuestros Arduino(later).

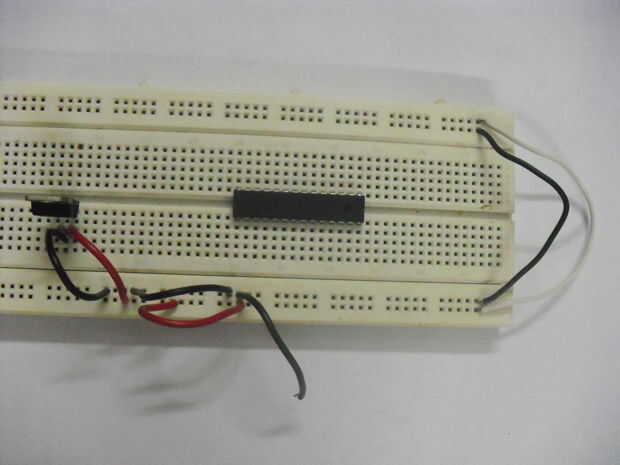

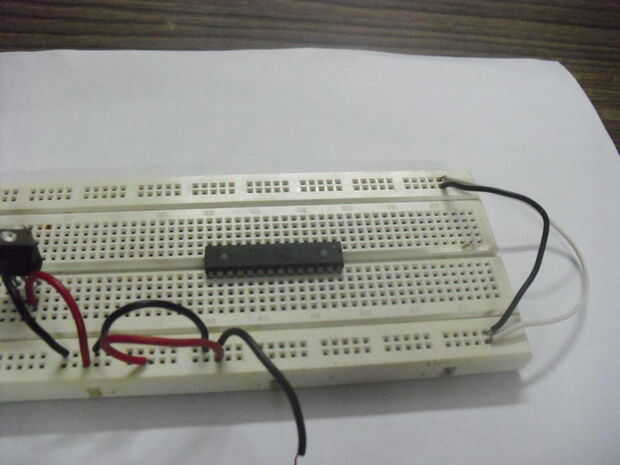

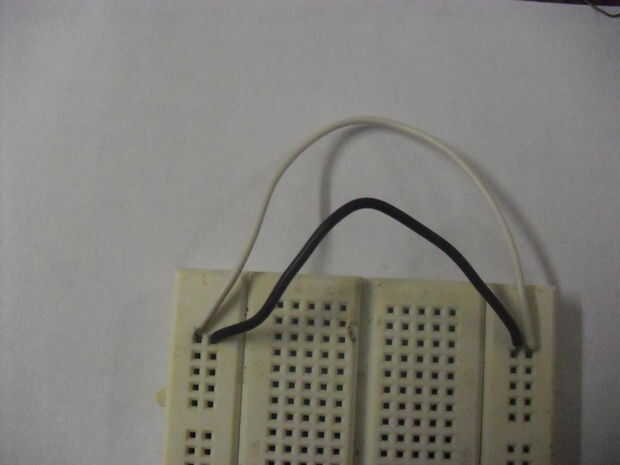

Para conectar los carriles vcc y gnd a lo largo de los extremos de la placa, conectar 2 cables
como se muestra en el último algunas cifras.
