Cómo hacer un Arduino desde cero (6 / 11 paso)

Paso 6: Hacer el mecanismo...

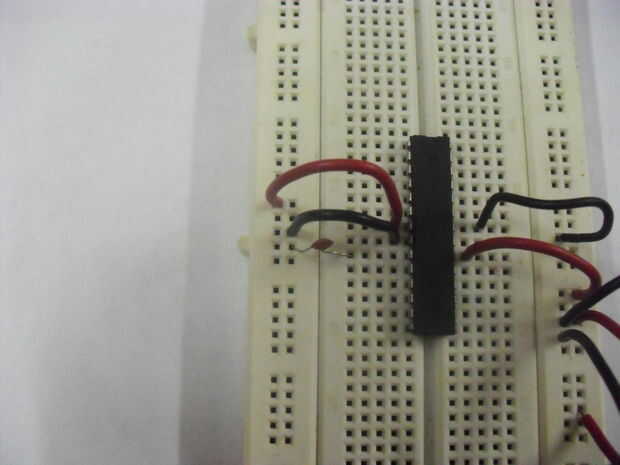

Añadir un condensador de 22pF entre la tierra y el pin 9 del IC Atmega328.

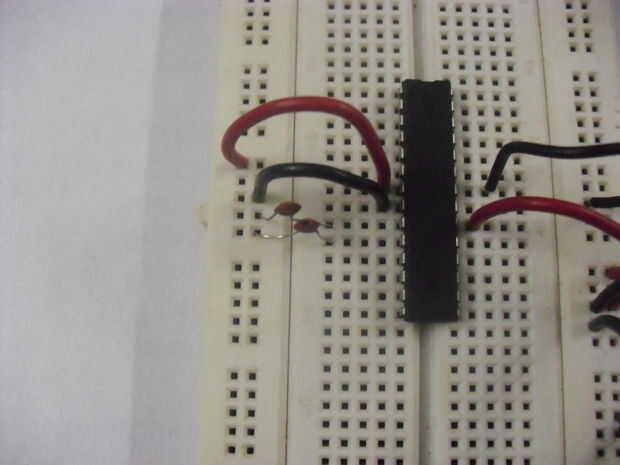

Añadir otro condensador de 22pF entre pin 10 del IC Atmega328 y tierra.

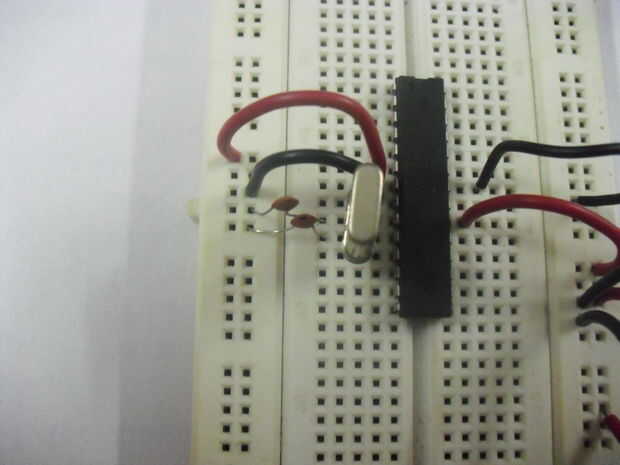

Por último agregar un cristal de 16 Mhz entre los pines 9 y 10 en el Atmega328.

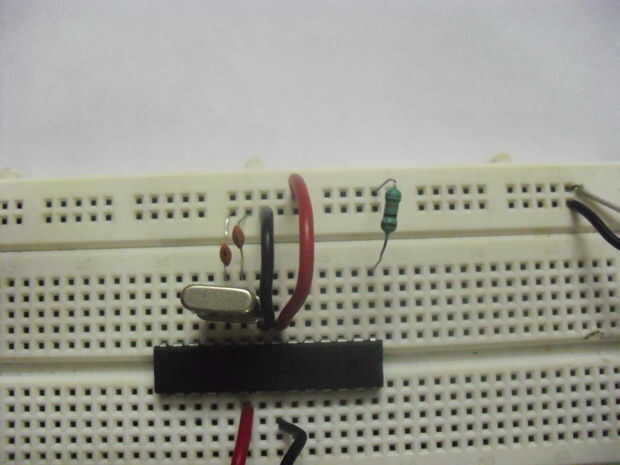

Añadir una resistencia de 10 k ohm entre los 5V y reset(pin1) de los 328 IC.

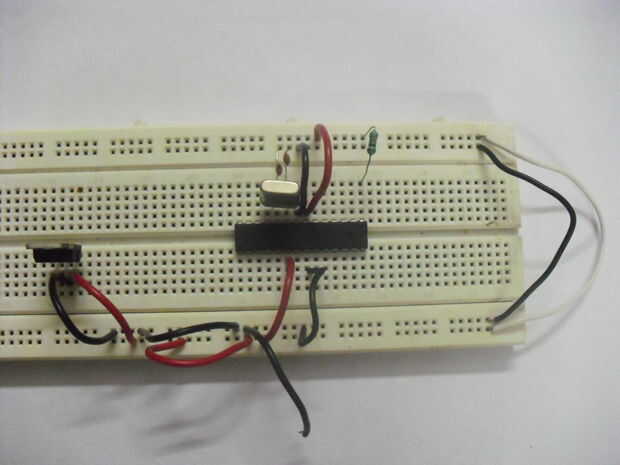

La configuración ahora parecen figura 4.5 de este paso.
