Cómo hacer un asequible 'vena Finder', para uso en venopunción (2 / 5 paso)

Paso 2: Cortar el PCB y el recinto

Mida el recinto y corte su PCB a un tamaño que quepa para que sepas qué tipo de área se trabaja con. Cuando corte el PCB, asegúrese de usar protección respiratoria como el polvo fino de estas placas puede ser perjudicial (con una exposición suficiente y prolongada).

Corte una abertura en el lado de la caja, para colocar el interruptor.

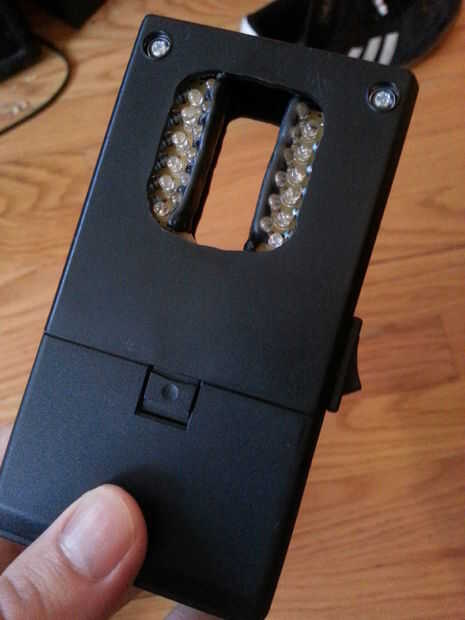

Corte una abertura en la parte superior de la caja y luego otra vez en la parte inferior de la caja. El orificio debe ser más amplio, para permitir que los LEDs dar un vistazo hacia fuera, dejando el medio abierto.

Cortar el tablero del PWB en forma de 'U' (casi como un diapasón), por lo que la apertura se alineará con las otras dos aberturas hechas en la parte superior e inferior de la caja.

Si es necesario, cortar a algunos de la PCB para hacer espacio para el interruptor en el lado.
