Cómo hacer un asequible 'vena Finder', para uso en venopunción (3 / 5 paso)

Paso 3: El cableado y soldadura

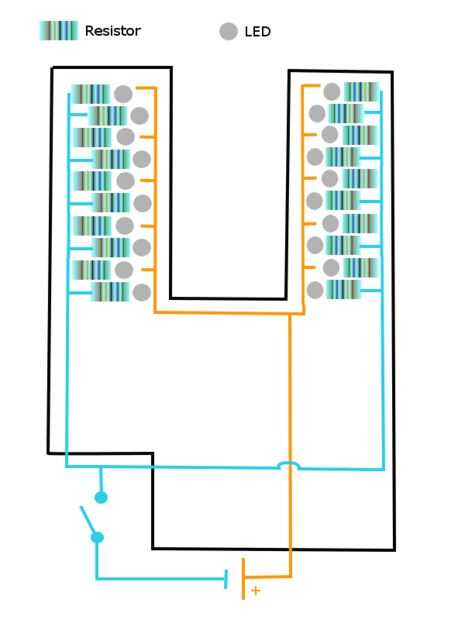

Los detalles de cableado voluntad varían de proyecto a proyecto, pero he encontrado que escalonar los LEDS por un agujero por fila les permite ser embalados más denso.  Su cableado debería parecerse a lo que he dibujado anteriormente. Vemos varios conjuntos de pares de resistencia-LED en paralelo entre sí. Usted no necesita usar todos los 30 que aconsejó comprar--son tan baratos que tiene sentido comprar extra por si acaso.

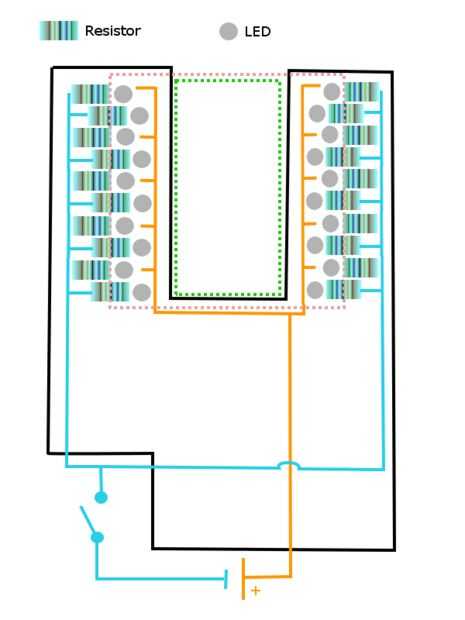

También he hecho el error de no incluir suficiente espacio para PCB tornillos en mi ilustración. Es muy importante que tienen en cuenta estos antes de comenzar a soldar.

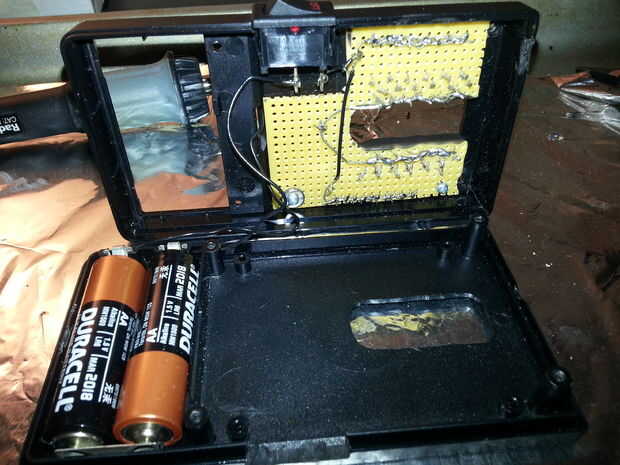

Esto puede sonar tonto, pero es importante tener cuidado de qué lado está conectando los componentes para que la parte que has cortado para el interruptor realmente alineados. Por ejemplo, en el dibujo, aunque he demostrado los componentes como si ellos pudieran ver que en realidad enfrentan en la página y su cableado frente a usted, de la página. Ver la otra foto del dispositivo real para ver lo que me refiero.
