Cómo hacer un / B caja (3 / 4 paso)

Paso 3: Conexión tiempo!

Ahora para empezar el cableado,

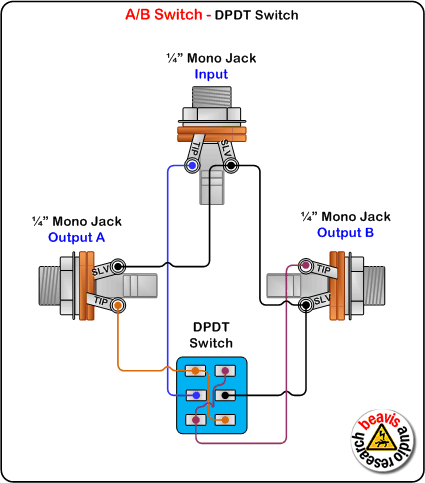

Siga este diagrama.
* Todo lo que tienes que hacer es conectar la punta en la salida A la clavija 1 º y 6 º en el interruptor DPDT.
* A continuación, conecte la punta de la toma de entrada a la PATILLA 3 del interruptor de DPDT.
* Luego, conecte la punta en el conector de salida B a las clavijas 5 y 2 º el conmutador DPDT.
* Por último, conecte el manguito de salida a la manga de la toma de entrada y luego conecte el manguito de entrada a la manga de la toma de salida B y finalmente conectar a la patilla 4 del interruptor de DPDT.

Ahora, el cableado hecho :)
