Paso 13: Cableado sistema electrónico.

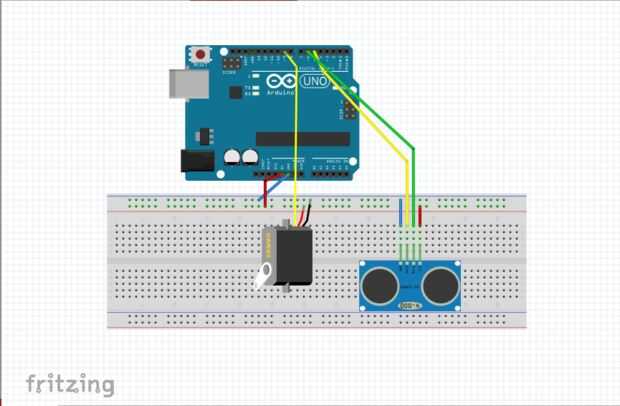

Aquí, que he mostrado una simple representación del sistema de cableado de Groot. Hemos utilizado un servo, un módulo de medición ultrasonido HC-SR04, los cables, la placa y la placa Arduino.
Utilizando la imagen de arriba como una guía visual, conectar el circuito que figuran a continuación:
-HC-SR04 VCC Pin a placa VCC carril 1
-HC-SR04 GND Pin a GND de placa carril 1
-HC-SR04 gatillo a Pin Arduino Digital Pin 6
-HC-SR04 Echo a Pin Arduino Digital Pin 5
-Datos servo en el Pin a Pin 9 del Arduino Digital
-Servo 5V Pin a placa VCC carril 1
-Servo Pin GND a GND de placa riel 1
Pin VCC - Arduino protoboard VCC carril 1
-Arduino GND Pin a GND de placa carril 1
