Paso 3: Ponerlo todo junto

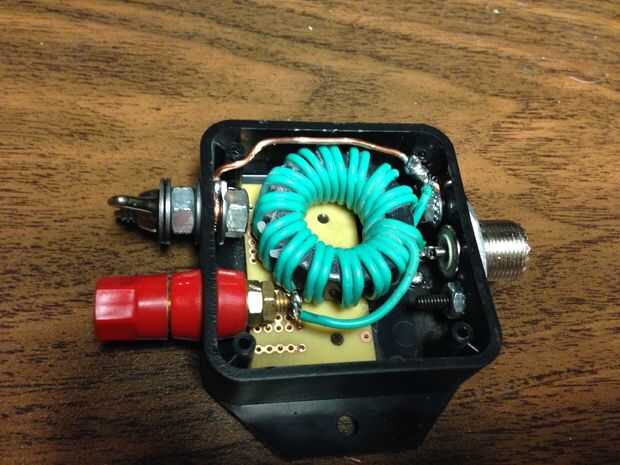

Su ajuste ajustado en el caso. la pequeña placa de circuito en la parte inferior era cubrir una ranura en la parte posterior de la caja. Me de una casa sobra y tienen un agujero en un lado que para el conector de línea de alimentación y una ranura de largo a través de la espalda. Sólo ajustaron sobre la ranura para cierre apagado.

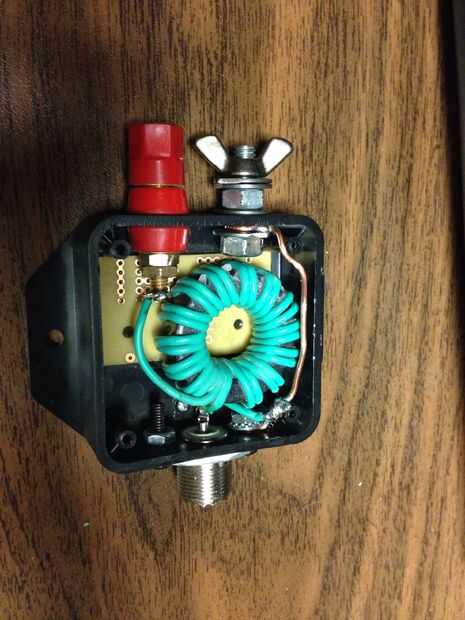

Ya que me estaba haciendo un unun usé un aislamiento convencionales y un perno desnudo con una tuerca de mariposa para la conexión a tierra. Si me estaba haciendo un balun yo habría utilizado dos bornes aislados. Esto hace verdaderamente fácil decir lo que es a distancia.
Se conecta el inicio de los dos y final conduce de la toroide a los dos bornes.
Si quieres un balun conectar la tierra SO-239 para el grifo de centro de la toroide y conectar el centro SO-239 para cualquiera de los dos post de enlace. no importa que uno.
Si usted quiere hacer un unun conectar el centro de SO-239 pines para el grifo de centro de la toroide y conectar el SO-239 en el post del enlace pelado.
Llené el centro de la toroide con pegamento para mantenerlo en su lugar. Incluso podría bote la caja entera para hacerla impermeable. Éste es conseguir montado bajo una víspera así su bien lo que es. Sólo hay que poner la tapa y listo para probarlo.
Hace ya un tiempo le puse uno de ellos fuera de la plataforma de mi QRP y todavía funciona muy bien pero quiero poner otro por ahi para mi Kenwood TS-520 y tendrá que ser un poco más grande. Hice algunas mejoras al caso. Este instructable para los detalles ver:
