Paso 1: Componentes y herramientas

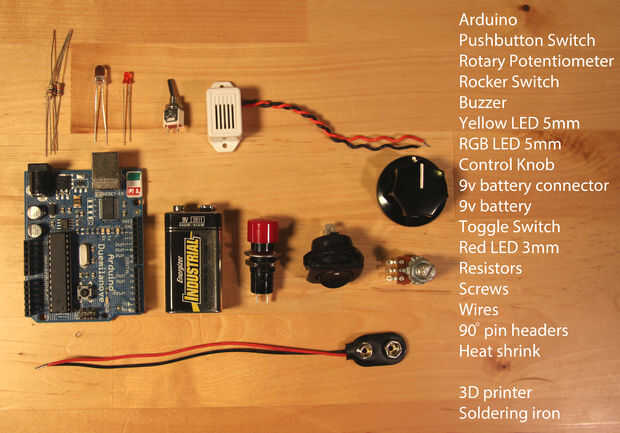

Las piezas aparecen en la foto, pero aquí están algunas notas para ayudar a explicar las cosas:
Usé un Arduino Duemilanove. Puede utilizar cualquier Arduino como hay 7 digital (3 de ellos PWM) y puertos de E/S analógica 1.
La perilla de control que utiliza adapta al 1/4" eje del potenciómetro. Asegúrese de que usted compra una perilla que tiene un tornillo de ajuste para que el bebé no puede fácilmente llevarlo a cabo el juguete.
Las resistencias que necesita depender de qué LED utiliza, qué brillo deseado y deseado de volumen de timbre, etc.. Para el rojo 3mm LED (utilizado para el estado de encendido/apagado) usé una resistencia de 390 ohm. Usé una resistencia de 330 ohm en el circuito de timbre para que el 'buzz' sería muy alto. Usé una resistencia de ohmio 10 k para el pulsador y del interruptor de eje de balancín. El LED amarillo usé una resistencia de 300 ohm, y el LED RGB utiliza resistencias de ohm 770 porque el LED fue super super brillante.
Usé 3 tornillos para fijar la placa de Arduino para el caso, 2 tornillos para fijar el zumbador y 4 tornillos para fijar la placa posterior. Tornillos de funcionan muy bien porque los hilos son grandes y del gancho agarrador en la caja de plástico. Utilice cualquier tamaños caben sus componentes.
Todo debe estar disponible para su compra en RadioShack, aunque también están disponibles en tiendas de calidad superiores.
Herramientas necesitas un soldador y la impresora 3D. Si no tienes una impresora 3D pueden montar los interruptores en una caja o envíe el archivo a una empresa que puede imprimir el caso para usted. También necesitarás las probabilidades y termina como un destornillador, cortadores de alambre, soldadura...
Aquí hay enlaces a las partes que utiliza:
Zumbador
Interruptor de botón momentáneo
Interruptor basculante
Perilla de control
LED 3 mm rojo
Arduino Duemilanove
RGB LED
Potenciómetro rotatorio
LED amarillo 5 mm
conector de la batería de 9V
Interruptor de palanca
Resistencias
Alambre
Cabecera
Encogimiento del calor
Impresora 3D de Replicator 2
Estación de la soldadura
