Paso 2: Diseñar el caso

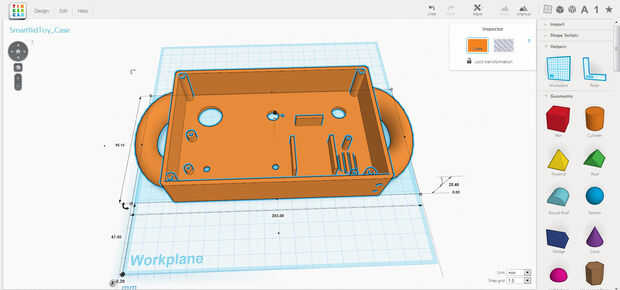

Usé un libre basado en el navegador modelado 3D herramienta llamada Tinkercad. Me encanta Tinkercad porque es extremadamente fácil de usar, puede ser utilizado en cualquier ordenador que esté conectado a internet y es capaz de hacer complicados modelos casi tan bueno como un software de modelado 3D caro podría.
Primero medí cada uno de mis componentes, los modelados en 3D, y luego construí el caso alrededor de los componentes. Hice separadores dentro de la caja para el zumbador y el arduino. En la parte delantera que hice los agujeros para los LEDs, interruptores y perilla montar a través de, y puse algunas aberturas donde irá el zumbador. En la parte superior hice los agujeros para el encendido/interruptor de apagado y LED y en la parte superior e inferior que escribí a nombre de mi sobrino. A cada lado hice una manija para que él tome, y doblé las esquinas de la caja principal para que se sienta suave y amistosa.
En el frente que quería añadir algunas formas coloridas, así que añadí un estrella y un corazón alrededor de los LEDs. Mi impresora 3D solo imprime un color de material por lo que hace cada pieza por separado. Modeló un receso corto en mi caso, ligeramente más grande que mis formas, y entonces hice una estrella separada y corazón (con un agujero para poner el LED a través de).
Después de terminar el modelado había exportado cada uno como un fichero .stl.
Os adjunto los archivos .stl para el 'juguete de bebé inteligente' aquí para su uso. ¿Qué es un archivo .stl? Revisa la wikipedia.
Si importa los archivos en Tinkercad fácilmente puede personalizar poniendo el nombre de su propio hijo en los lados.
