Paso 7: soldadura
Es muy importante instalar los botones en el caso antes de realizar cualquier soldadura a Arduino, porque los botones entran por el exterior. También no se olvide que la tuerca se atornillarán en desde el interior, y los cables tendrán que pasar a través de él.

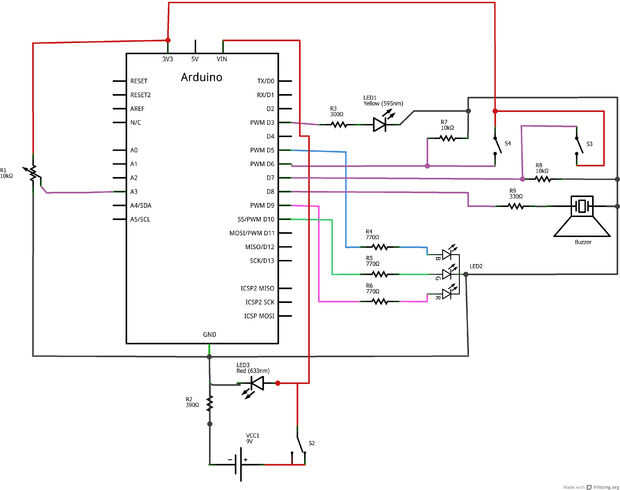

1. Suelde el interruptor, 3 m m LED, resistencia y 9v conector de la batería (consulte el diagrama esquemático). Esto es nuestro circuito de potencia.
2. la tierra y la tensión a conectan al Arduino 'tierra' y 'Vin'.
3. la soldadura de sus cables y resistencias en sus botones, LEDs, zumbador y potenciómetro (BTW, los LEDs están detrás del Arduino).
4. el cable de señal de cada uno de ellos se conecte a la Arduino a través de una franja de cabecera.
5. Tome el cable de tierra (negro) de todo (LED, zumbador, botones de potenciómetro) y soldarlos juntos a un cable que va a la segunda 'gnd' en la placa Arduino.
6. ahora tome el cable (rojo) de los dos botones y el potenciómetro y soldarlos juntos a un cable que va a la '3v3' en la placa Arduino.
Cada cable debe conectarse a algo en esta etapa. Si no, echa un vistazo en el esquema.
