Cómo hacer un cable serial MODELA

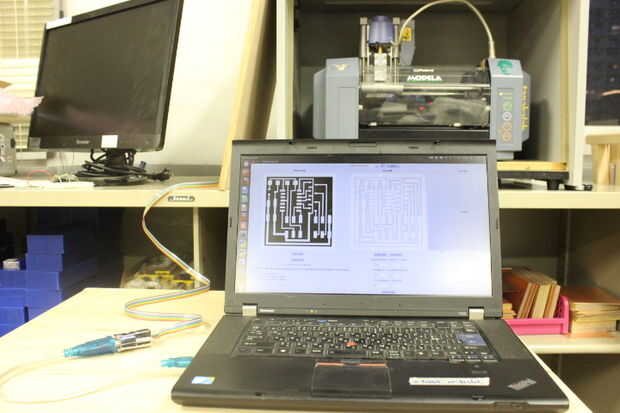

cuando desea utilizar fabmodules para su MODELA, un cable serial de 9 pines-25pin adecuado es necesario.
Pero no se une a una MODELA (se adjunta sólo un cable USB-serial) y, si usted compra uno, cuesta alrededor de $100!!

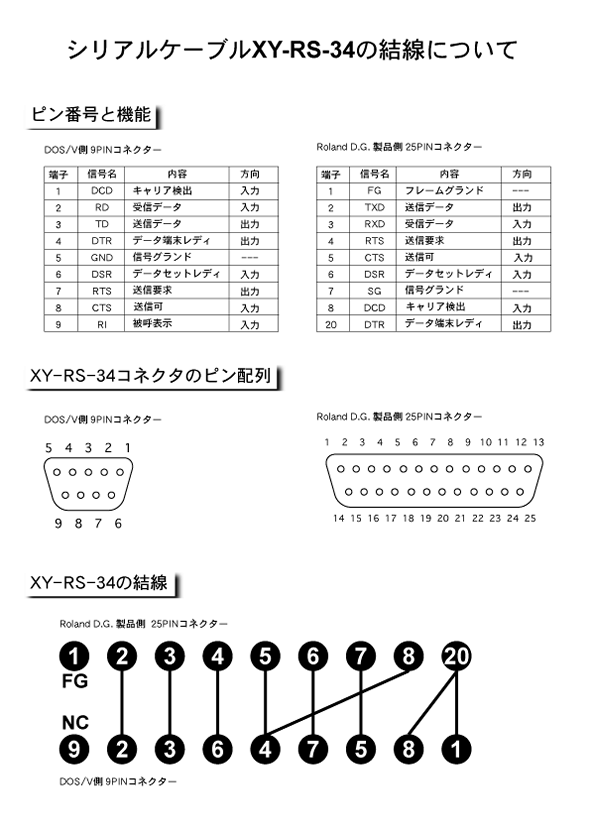

Sin embargo, Roland es un poco lo suficiente como para mostrar cómo cada pin se conecta en el cable.

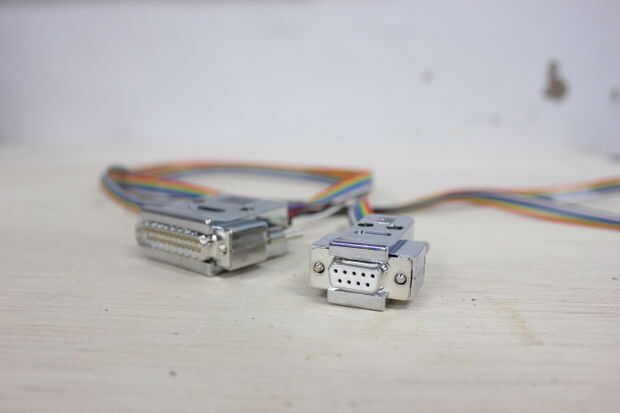

Aquí es cómo hacerlo.

Referencias
http://www.rolanddg.co.jp/support/3D/modela/FAQ_mdx1520.html#37991




http://progmatter.com/Drupal/?q=node/2
http://CRATEL.Wichita.edu/CRATEL/Reference/Eagle

Piezas
(marutsu en Japón)
http://www.marutsu.co.jp/shohin_40110/
http://www.marutsu.co.jp/shohin_13950/
http://www.marutsu.co.jp/shohin_13955/
http://www.marutsu.co.jp/shohin_10482/
Son lo que he comprado anteriormente pero hay un montón de alternativas.

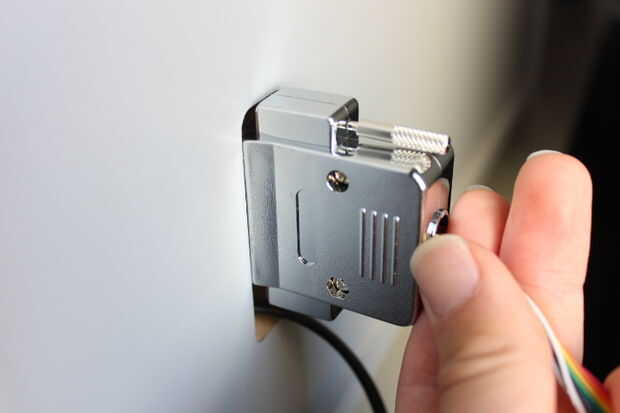

Lo que tienes que ser cuidadoso es sólo el tamaño del conector.
Si es demasiado pequeño, el conector no pasará a través del orificio de la caja MODELA.

(digi-key)
http://www.digikey.com/Product-Search/en?Vendor=0&Keywords=AE09M-300-ND%09
O, usted sólo tiene que preparar 9 alambres que es lo suficientemente larga.
Y deben ser cables trenzados.
También, te recomiendo utilizar cables con diferentes colores. Va a ser muy desperdiciador de tiempo distinguir cada hilo si están todos en un mismo color.

Etiquetas: CNC, Modela, Cable serial, Fabmodules
