Cómo hacer un calentamiento y enfriamiento de la chaqueta (16 / 20 paso)

Paso 16: Coser su circuito juntos

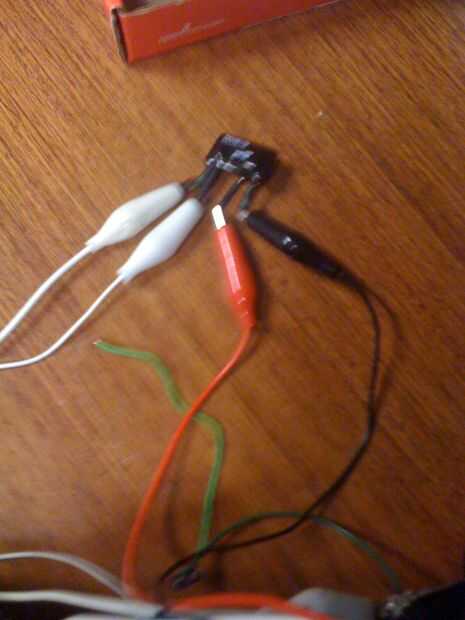

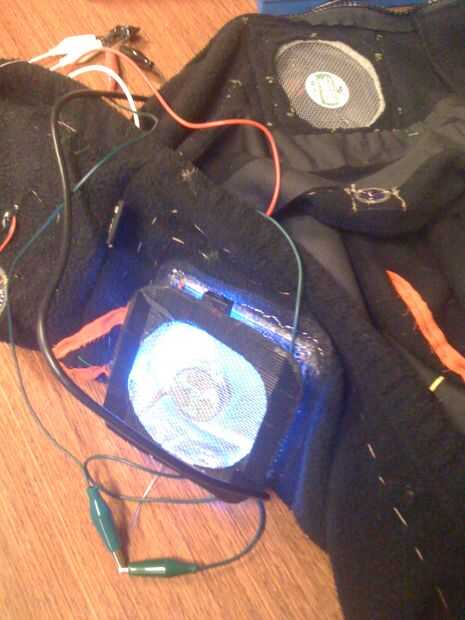

Una vez que tengas todos los fans de cosido, el código de trabajo y la cinta de Velcro adjunta, es el momento de coser el circuito juntos. Los ventiladores se conectará en un circuito en paralelo. 1. cosa de todos los cables positivos de los fans juntos con hilo conductor o cableado. Usando el cable es mucho mejor. No sólo es más fácil pero también permite una mayor corriente viajar a través de ese circuito. Si usted desea utilizar hilo, puedes hacerlo. Con hilo, asegúrese de doble hilo para que la corriente puede ser mayor al coser largas distancias. También puede utilizar el hilo para atar una conexión entre cables; funciona muy bien en mantenerlas conectadas. 2. exactamente como antes, alambre o todos los conductores negativos de los fans de coser juntos. 3. cosa el relé hasta la chaqueta usando hilo regular 4.       Alambre/cose una conexión desde un puerto digital abierto en Lilypad Arduino para el control positivo del relé. 5. alambre/coser otra conexión desde el positivo de la batería a la carga positiva del relé. 6. alambre/coser otra conexión desde el negativo de la batería al negativo del circuito del ventilador. 7. alambre/coser otra conexión desde el positivo del ventilador del circuito a la carga negativa del relé. 8. alambre/cose una conexión final de la negativeof el Lilypad Arduino a la carga negativa sobre el relé.

Vea la problemas tiro final o calefacción sistema circuito o fotos de los dos esquemas de relé diferente si usted necesita ayuda.
