Cómo hacer un calentamiento y enfriamiento de la chaqueta (19 / 20 paso)

Paso 19: Coser su circuito de calefacción

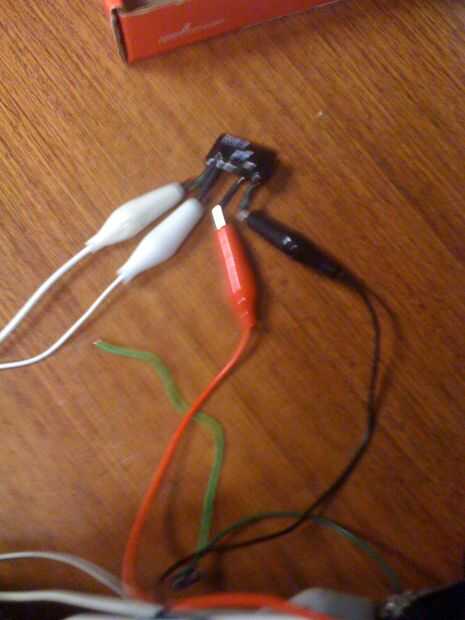

El relé actúa como un interruptor, convirtiendo el circuito de encender o apagar según sea necesario. El código que hemos escrito se abrir o cerrar el relé, que permitirá a los diferentes sistemas a ejecutar en diferentes momentos. El diagrama del relé es útil. Cuando usted pide su relevo, ver diagrama de la página web para ver las funciones de los dientes de diferentes relés y asegúrese de que tener las conexiones adecuadas. También puede consultar nuestro esquema para conseguir más ayuda.
1. tienes un positivo y un negativo clavijas en el relé que se conecte a la batería y el Lilypad.
2. alambre/cosa lo positivo de la carga (batería) en el relé al positivo de la batería.
3. alambre/cosa cable negativo de la carga (batería) en el relé a un extremo en la calefacción.

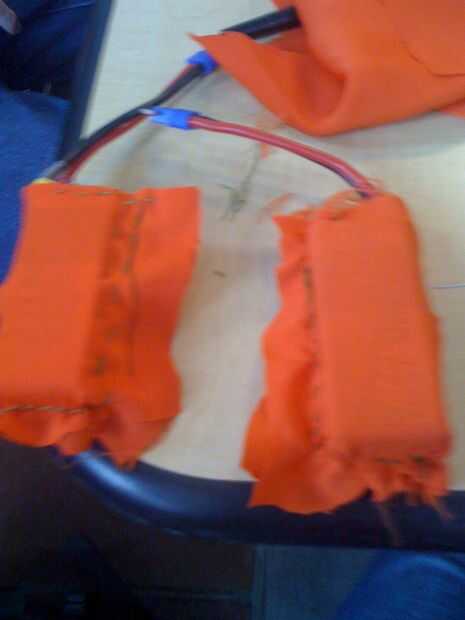

4. alambre/coser el otro extremo de la calefacción del alambre al negativo de la batería. Esto conectará la calefacción en un bucle que o bien se activará o desactivar el relé.
5. alambre/cosa positiva a uno de los puertos analógicos en el Lilypad. Para el sistema de calefacción, se utilizó el puerto 3, que también se utiliza en nuestro código.
6. alambre/coser el negativo al negativo en el Lilypad. Un truco que puedes hacer es conectarlo a la negativa de sus sensores de temperatura, ya que todos van al mismo lugar. De esta forma que se puede utilizar menos hilo.
7. debe tener un circuito de trabajo ahora, pero recuerde que este circuito puede ser diferente si se utiliza un relé diferente que hicimos. Luego deben basar su cableado del diagrama de su relé específico.
