Cómo hacer un cargador de iPod/iPhone solar-aka MightyMintyBoost (2 / 5 paso)

Paso 2: Crear el kit de refuerzo de menta

Construir primero el kit de MIntyBoost según su las instrucciones. Es realmente fácil de montar - incluso un completo principiante puede hacerlo.

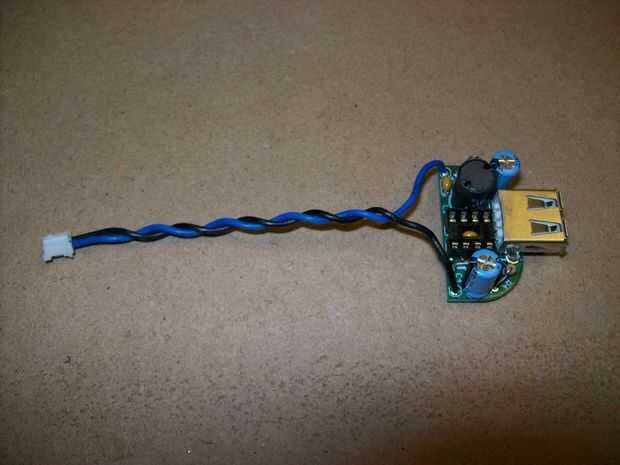

En lugar de conectar el soporte de la batería en el juego, vamos a soldar un conector JST para el PCB de MintyBoost. Este pequeño conector entonces permitirá que el circuito de MintyBoost para conectarse al circuito de cargador de batería de polímero de litio. Asegúrese de que tener la polaridad correcta!

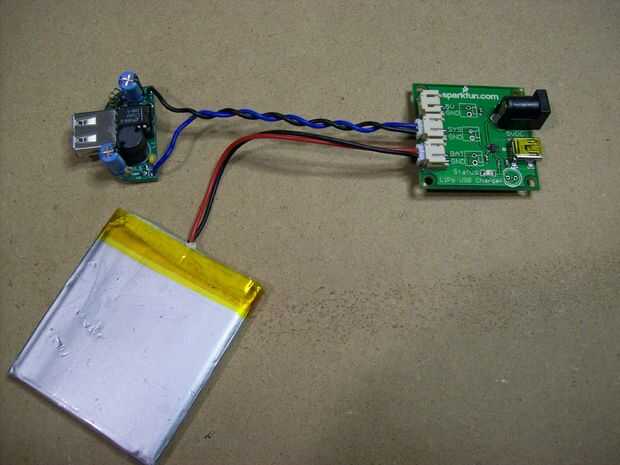

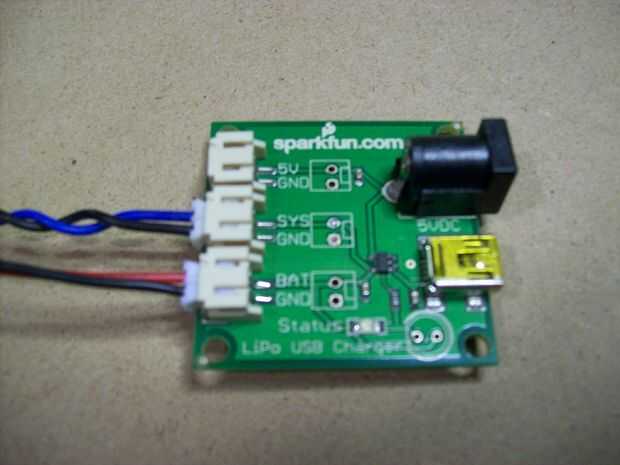

Prueba el MintyBoost conectando la batería (Asegúrese de que la batería tiene una carga) y circuito cargador. El MintyBoost se conecta en el conector marcado SYS en la placa del cargador y la batería de polímero de litio se conecta en el conector marcado GND.

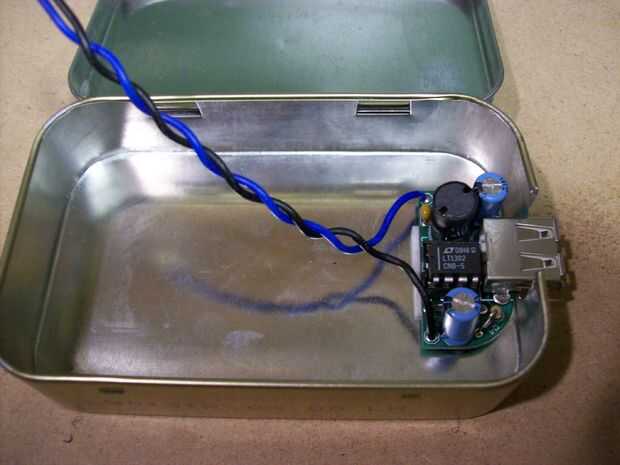

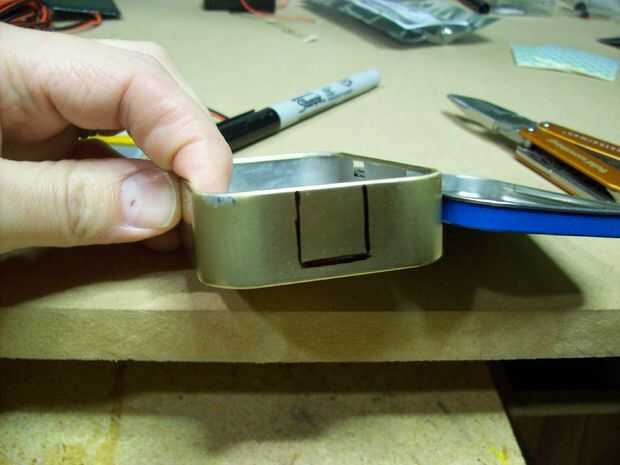

Ahora corte una muesca en la lata Altoids del puerto USB y usar algunos doble cara adhesiva para montar el PCB a la lata Altoids.
