Cómo hacer un cargador de móvil (2 / 3 paso)

Paso 2: procedimiento

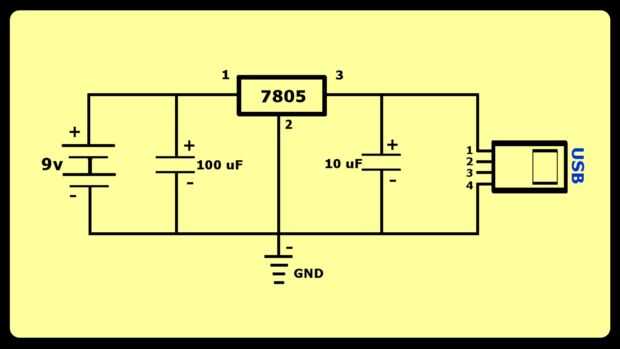

1. Consulte el diagrama del circuito del proyecto.

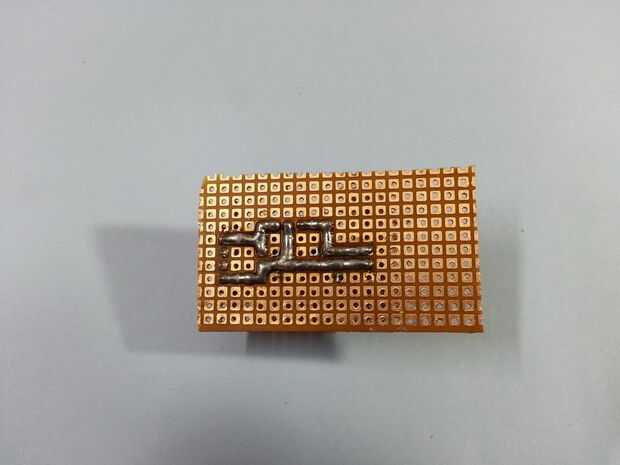

2. Inserte el clip en el tablero del PWB y pegar con pegamento caliente.

Observe el vídeo visualmente ver el procedimiento y claridad.

3. soldar el conector a la base.

4. un condensador de 100uF paralelo al clip de conector de la soldadura.

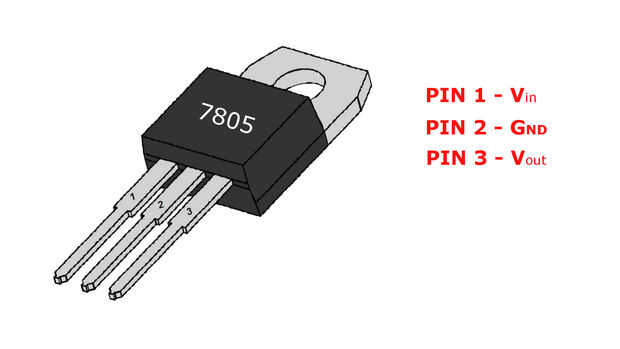

5. Consulte la configuración de pines del 7805. La soldadura de la IC sobre la base de tal que, de entrada es cerca del condensador y conectar la clavija de entrada de + terminal ve del condensador.

6. Tome un condensador de 10uF y soldadura el + ve terminal a la salida del 7805 I.C.

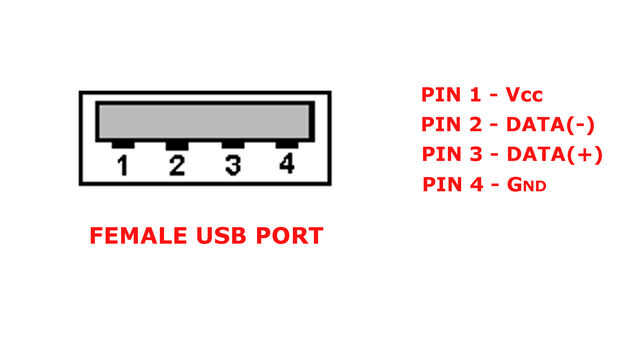

7. Consulte la configuración de pines del puerto USB hembra. Contamos con 4 pernos

• Pin 1 - Vcc
• Pin 2 - datos (-)
• PIN 3 - datos (+)
• Pin 4 - tierra

8. soldar el puerto a la base y conectar el pin 1 a la + ve terminal del condensador de 10uF.

9. hacer todas las conexiones a tierra.
