Cómo hacer un casco para ayudarle dicen No (4 / 6 paso)

Paso 4: Circuito y cableado

La otra parte más importante de este proyecto es el circuito. Si su tablero y las piezas no están cableados hacia arriba, entonces ahora cómo es elegante e impresionante su codificación es, no hará ninguna diferencia. Así que asegúrese de que todo se engancha encima de la derecha.

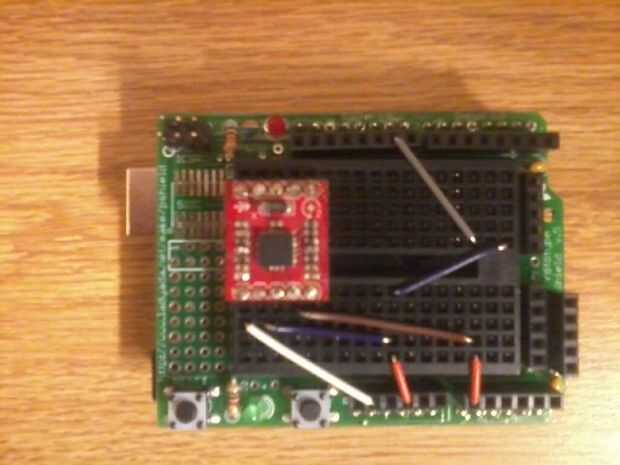

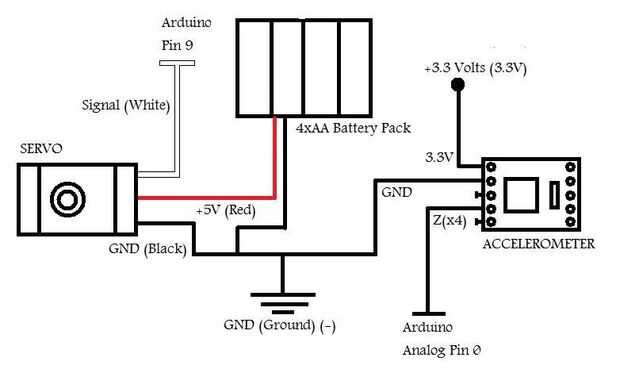

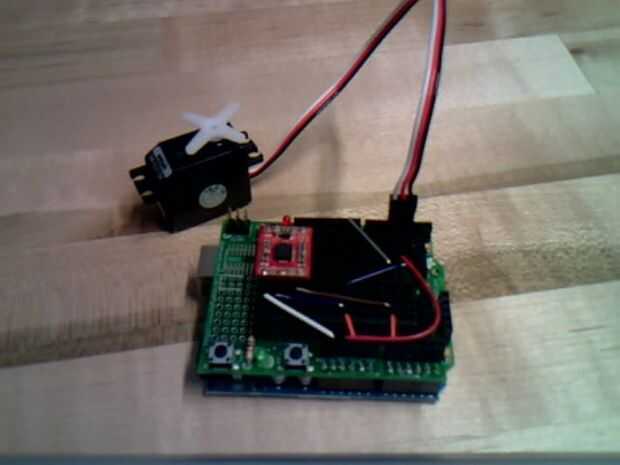

He incluido un esquema para mi servo y acelerómetro, así como una imagen de cómo se verá mi protoboard, cables, etc.. El Servo es alimentado por el paquete de baterías AA y el Arduino es cargado por la batería de 9V. El cableado es muy simple para este proyecto por lo que el esquema debe ser más útil.

Nota: El eje X(x4) no funcionaba correctamente en mi acelerómetro usé el eje Z(x4) en su lugar.
