Paso 2: Montar el circuito
Así que después de tener sus herramientas y componentes juntos ahora es el momento para la soldadura de los componentes de la Junta.

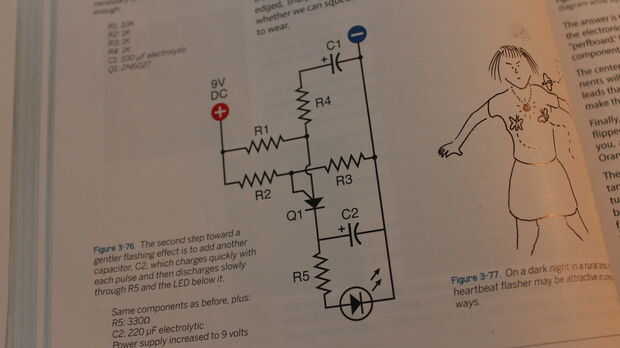

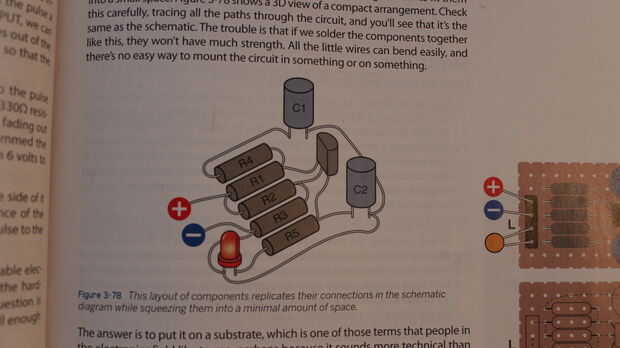

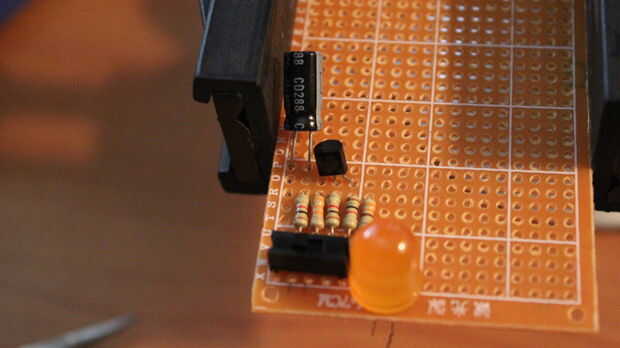

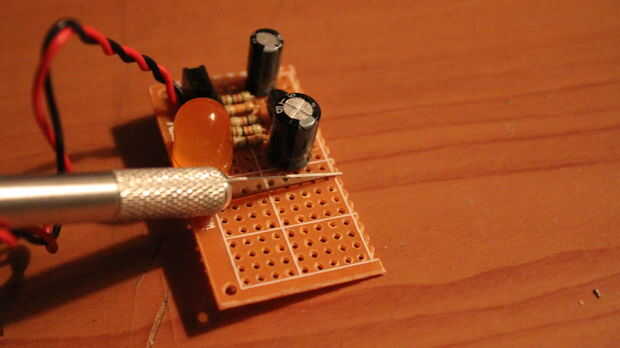

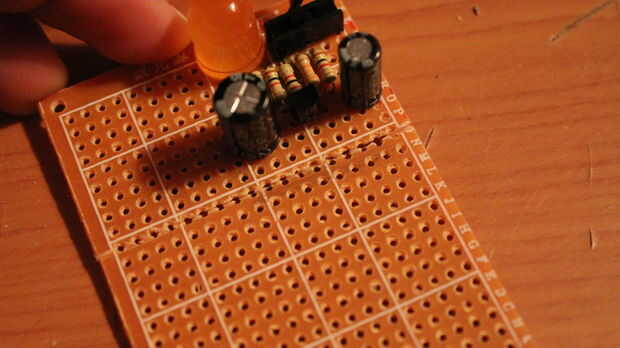

Lo primero es lo primero, he incluido el circuito del libro que recomiendo para la electrónica. al lado de es el diagrama del circuito para aquellos que no saben leer esquemas. Estos fueron muy útiles, especialmente cuando yo estaba empezando. No son tan intimidantes ahora que tengo más experiencia. Con el circuito esquemático y el diagrama podemos planear hacia fuera el diseño en el tablero para saber qué va dónde. Coloqué los componentes en posición cerca del borde por lo que es más fácil cortar más tarde. De esta forma que puedo visualizar cómo se conectan en la parte trasera cuando yo les de la soldadura. Luego tomo una foto para referencia más tarde.

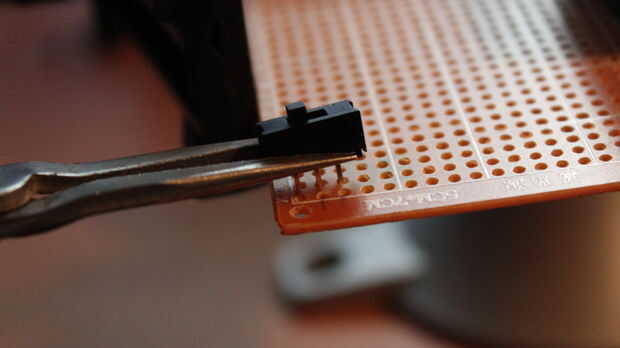

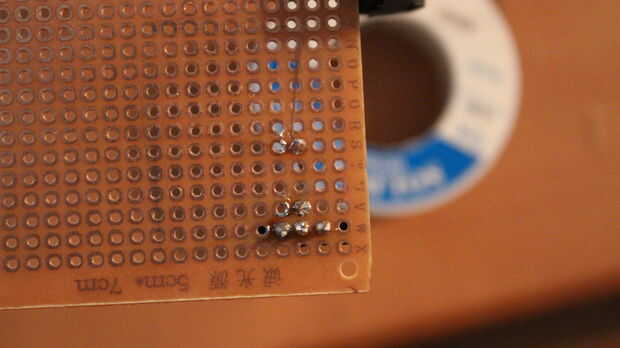

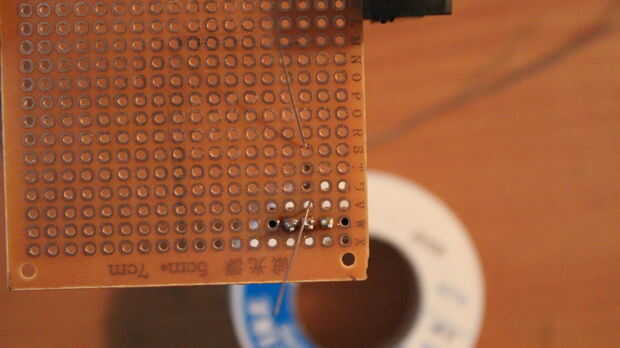

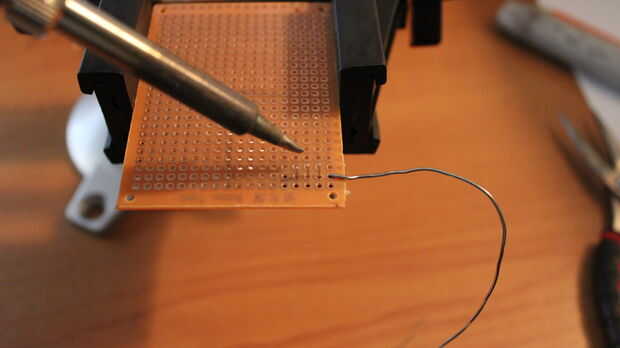

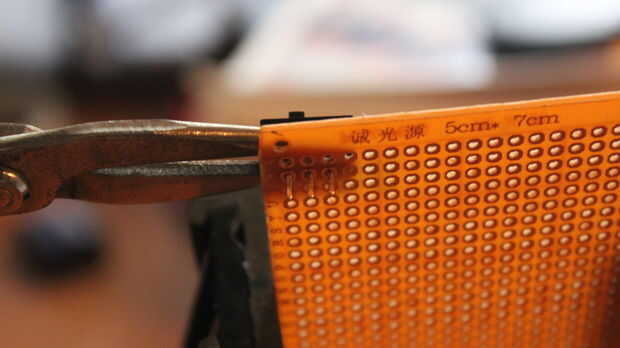

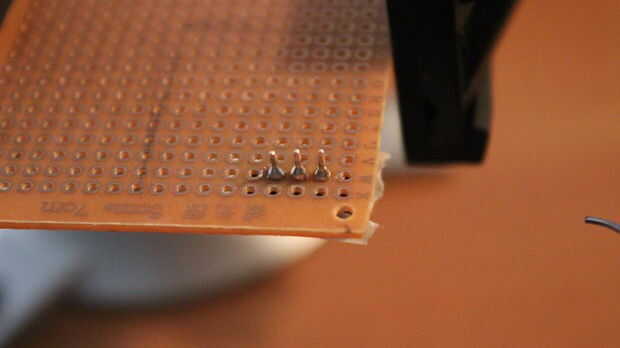

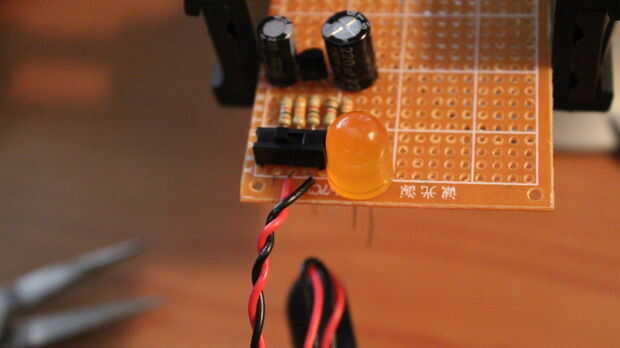

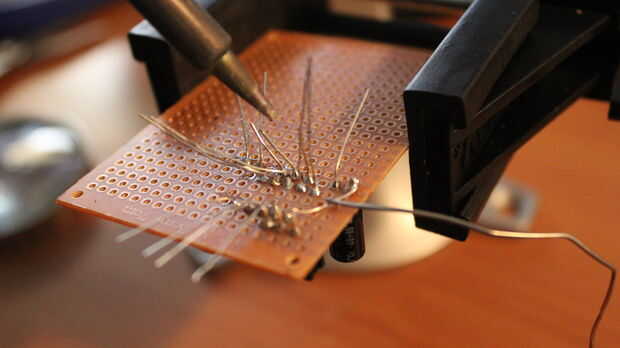

- Comencé por soldar el interruptor situado en la orilla recordando a saltar un agujero para los cables de la batería de 9v. La soldadura debería verse como volcanes brillantes. Otra cosa que eso y posiblemente es un empalme frío, lo que significa que no está conectado eléctricamente. Tocar la plancha para el plomo a calentar y añade la soldadura.

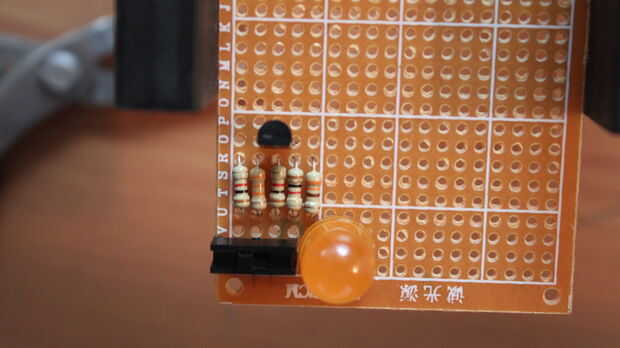

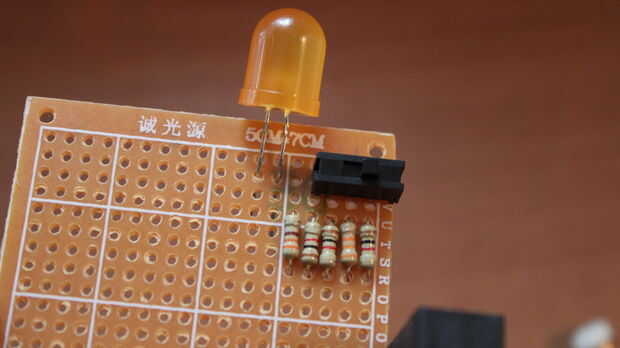

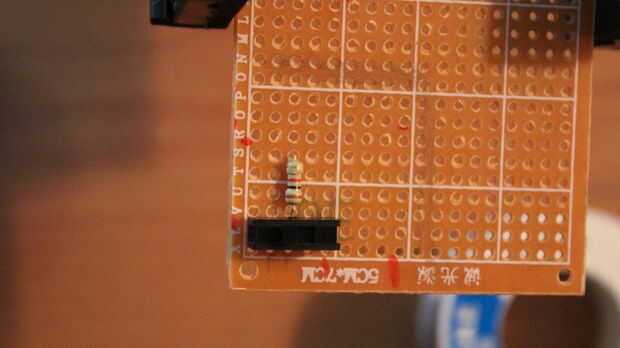

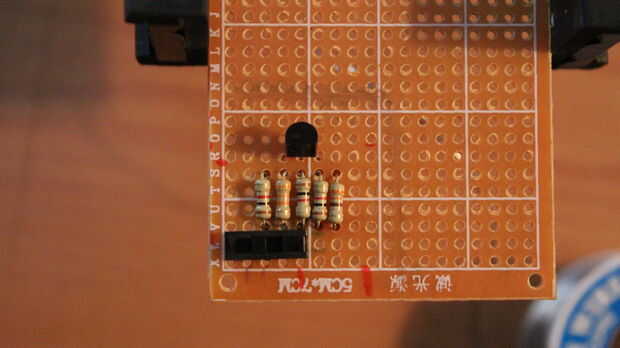

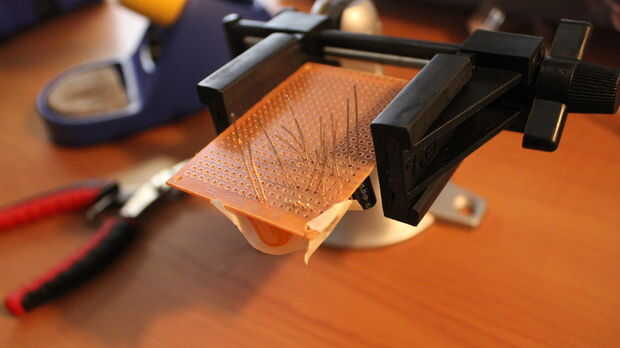

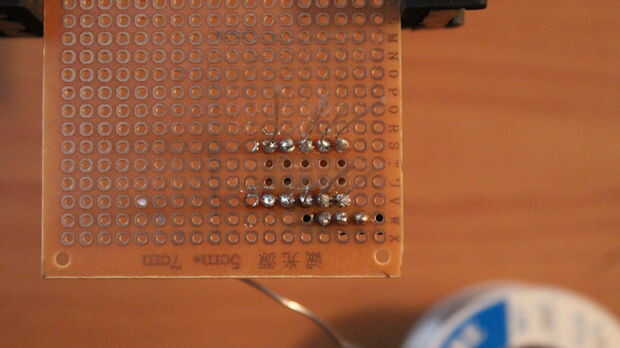

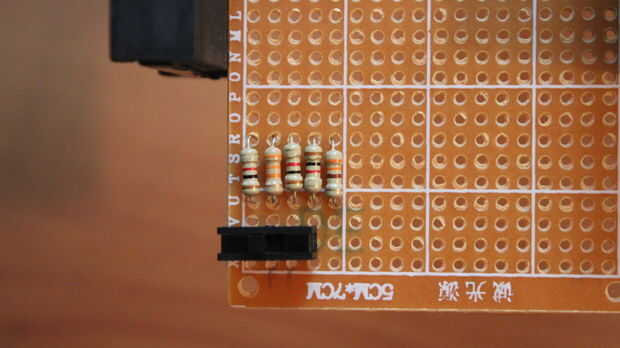

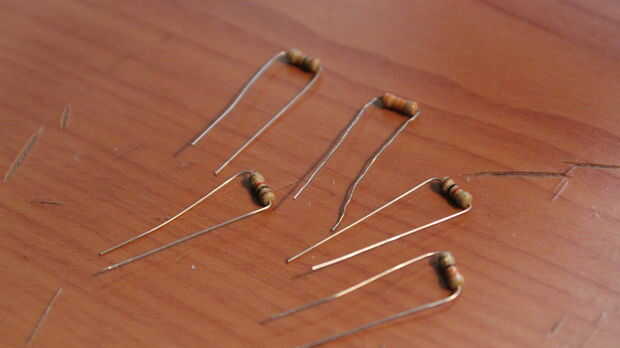

- Después de la soldadura de las resistencias. colocarlos en curva entonces la lleva hacia fuera para evitar que se caigan. Ajuste la resistencia de calentar la soldadura y la resistencia a ras a la Junta. Repita el proceso para el resto de las resistencias en este orden: 1k, 33 k, 1k, 1k y 330 ohm. No enganche los cables todavía. Algunos se utilizará para las conexiones.

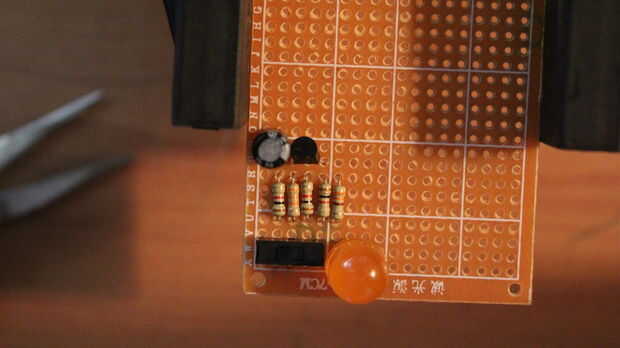

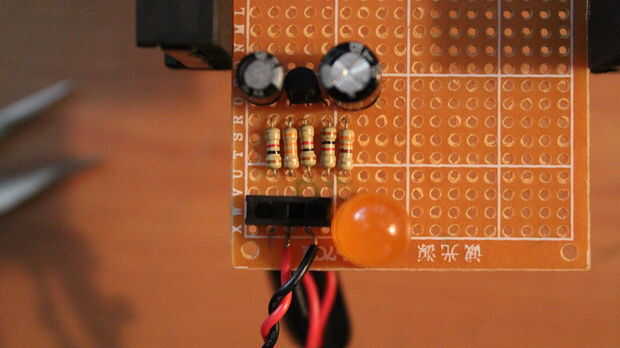

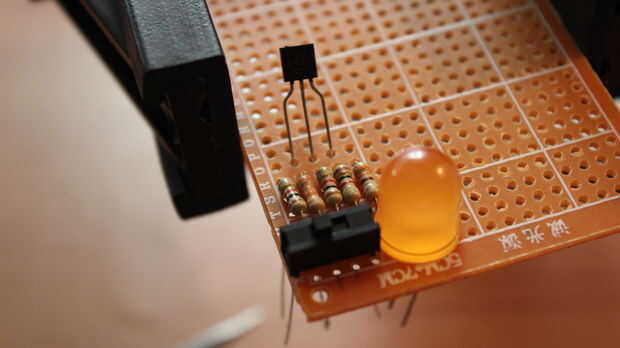

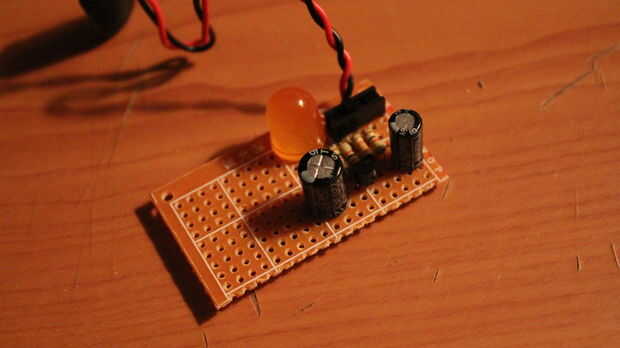

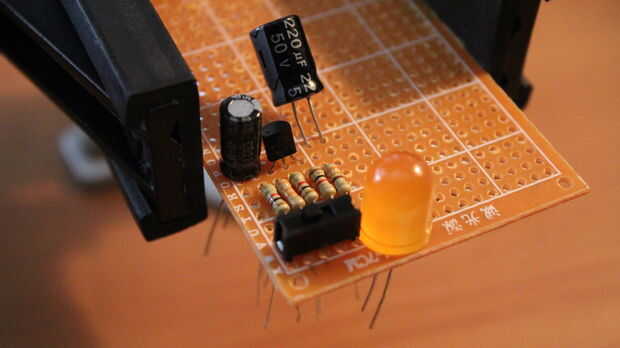

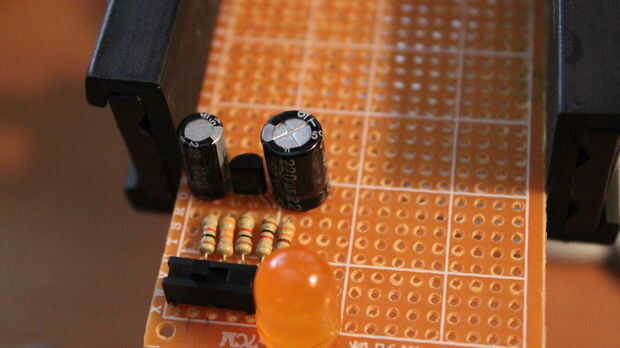

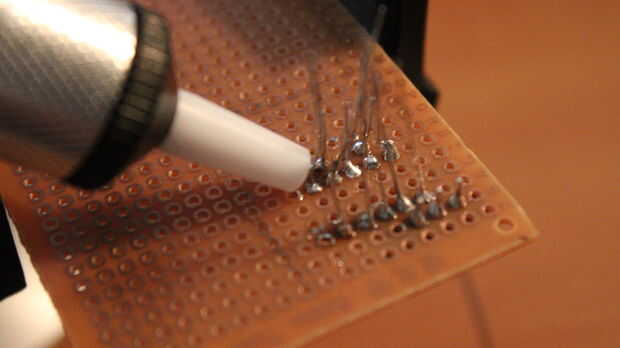

- Después de eso, coloque el transistor en la parte frontal las tres resistencias en el medio. Estos se conectarán más tarde. Asegúrese de que la parte plana se enfrenta a la resistencia como la orientación es importante. la soldadura de los extremos para obtener la posición y luego ajustar. Mientras estaba haciendo esto hice un puente de soldadura porque usaba demasiada soldadura. Usé el lechón de la soldadura para eliminar eso. Luego procedí a soldar el pin del medio. He añadido también los condensadores. A la izquierda de este punto de vista es el capacitor de 220uF, el derecho es el condensador de 100uF.

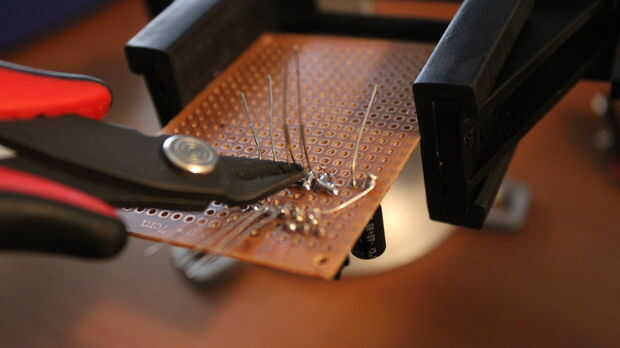

- La resistencia más cercana al interruptor, 1k, va soldada al positivo del condensador de 100uF. Lo hice por el liderazgo de la resistencia de flexión en la dirección correcta en el lado de la cabeza del condensador. Cuando la articulación se hizo corte apagado el exceso y poner en un plato pequeño de plástico. Generalmente estos guardar porque vienen prácticos para hacer las conexiones sin cables.

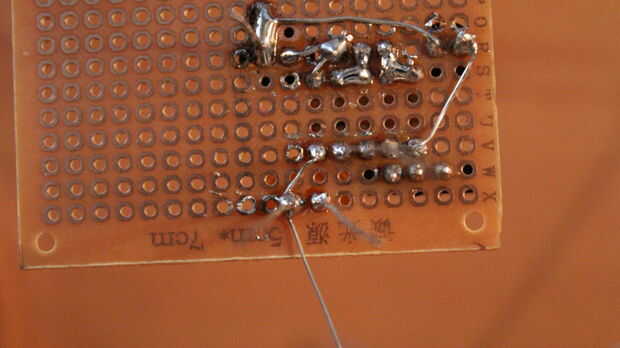

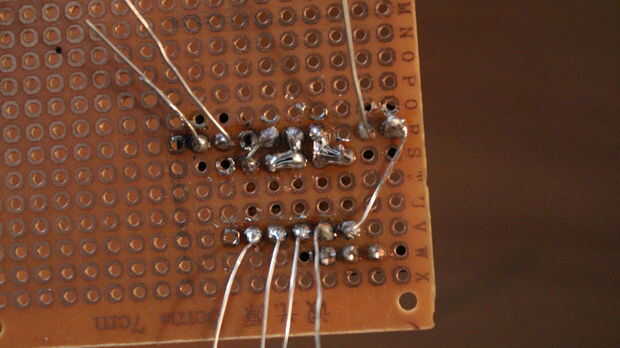

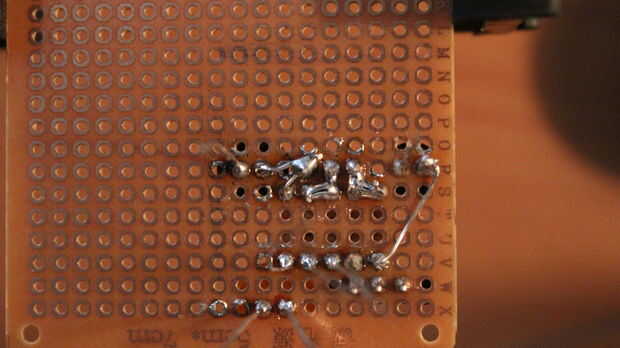

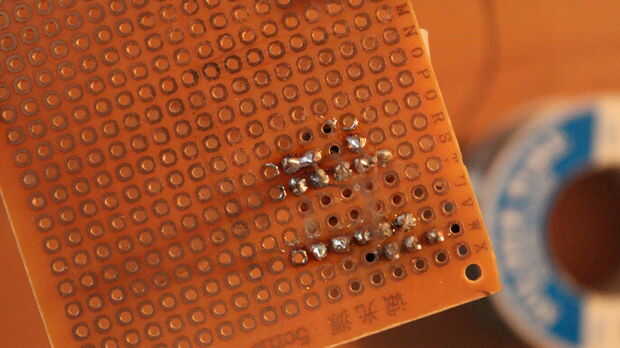

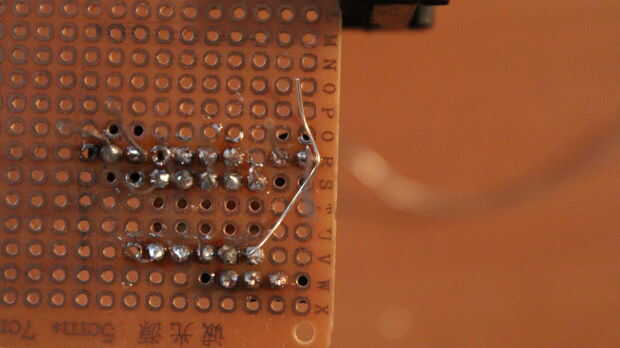

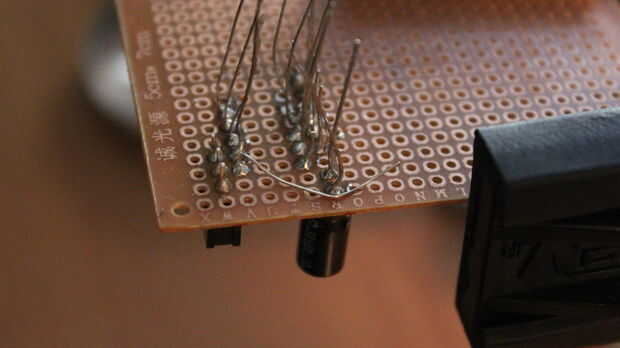

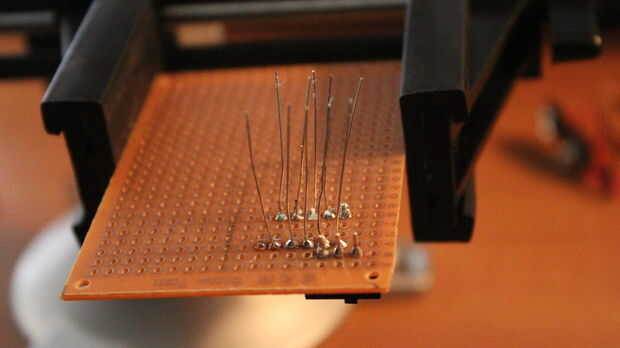

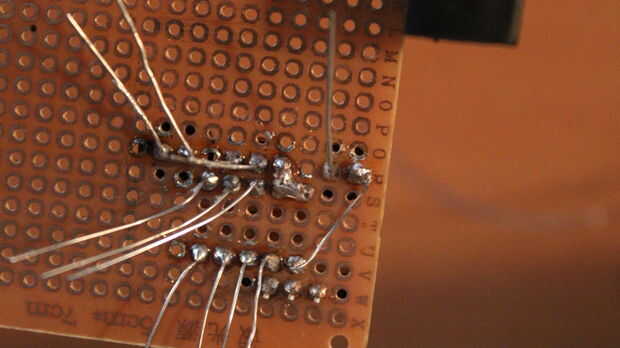

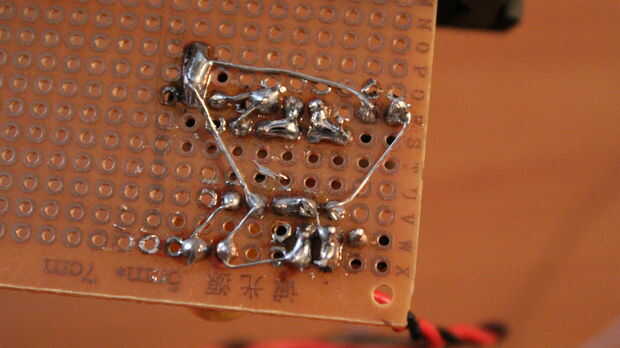

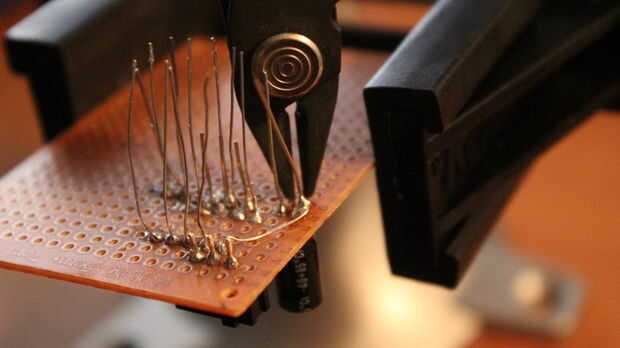

- Doble todos los cables fuera del camino por lo que puedo tener una visión clara de mis articulaciones. Esto es donde la soldadura de puentes que conectan más de un componente. La articulación en forma de L conecta la derivación del transistor, más cercano al condensador de 100uF, la resistencias de 1k y 33 k. La siguiente es otra forma de L pero hacia atrás el conectar el centro conducir del transistor a las resistencias 1 de k en el medio. Puesto que las dos conexiones se realizan recorta los conductores para ellos. La última iniciativa para el transistor va a la última resistencia de 330 ohmios.

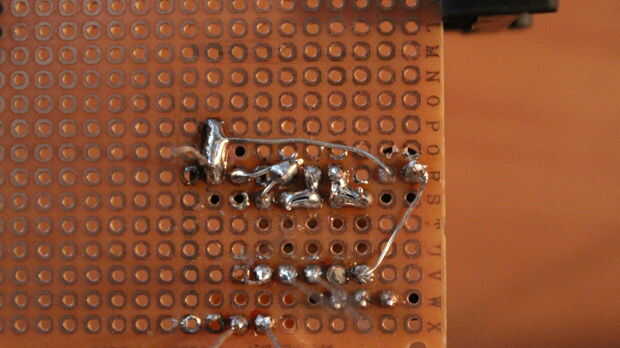

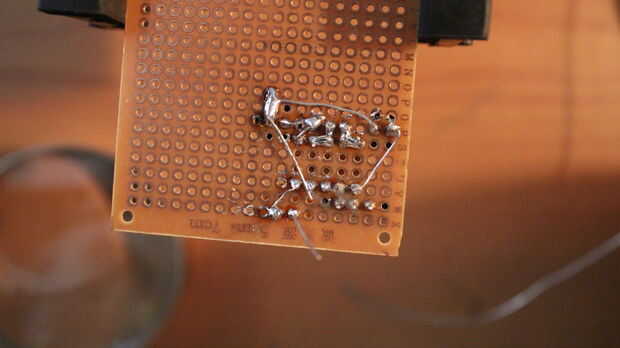

- Para el capacitor de 220uF el lado positivo se conecta al transistor. Después de soldar el plomo de corte. Utilicé el cable negativo del condensador de 100uF para conectar con el cable negativo del capacitor de 220uF. Deje el cable de la 220uF solo. Es que todas las conexiones para la mitad superior del circuito.
- Pasando a la parte inferior la mitad del circuito, utiliza el cable negativo del capacitor de 220uF para unir el otro 1 k resistencia cable más cercano a él. No corte todavía.

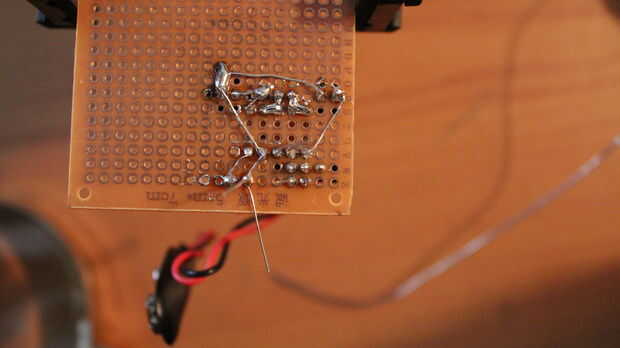

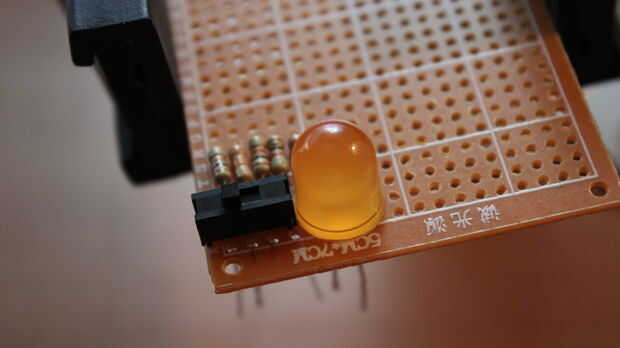

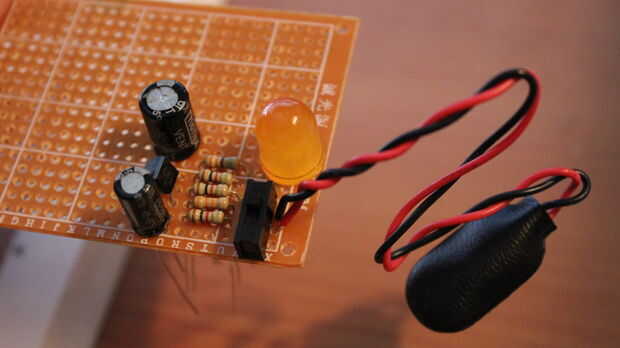

- He añadido el led en este momento ya que estaba completamente seguro de las conexiones de soldadura. Conectar el 330 ohmios para el extremo positivo del led. El lado negativo fue soldado el cable de resistencia restantes de 1 k. Eso mismo plomo fue utilizado para conectar el lado negativo de los cables de la batería.

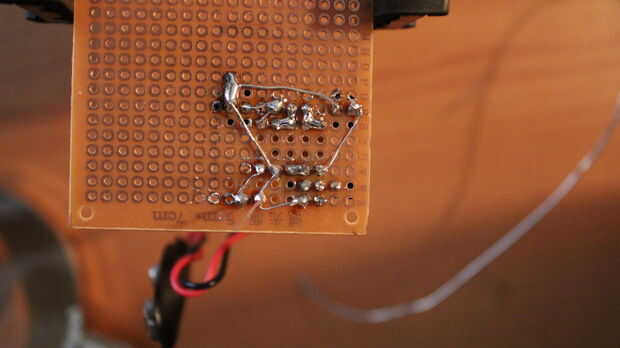

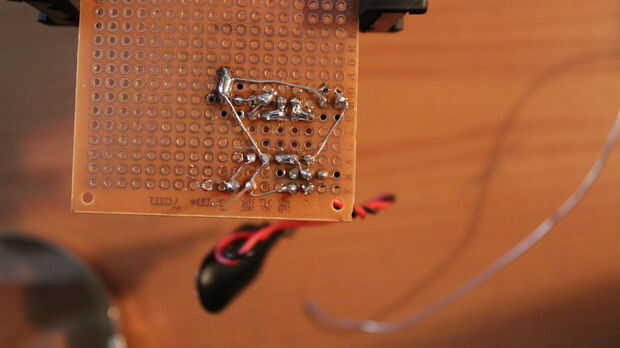

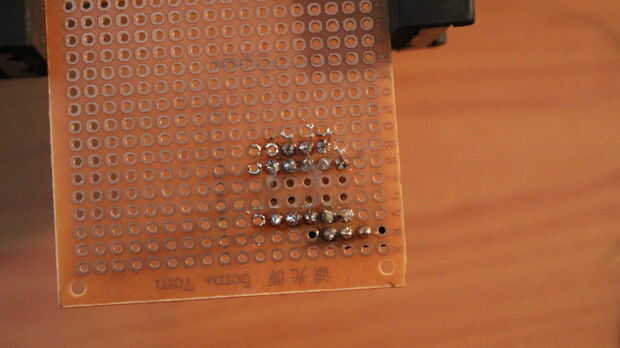

- La resistencia de dos plomos la tienen que conectarse es la resistencia interna de k 1 y la resistencia de 33 k. formar un puente de soldadura entre ellas. clip de la 1 k resistencia plomo pero uso 33k cable para conectar el terminal positivo de la batería. Otra vez cortaron todos los cables extras. Finalmente puente el anuncio interno externo conduce del interruptor en los cables de la batería.

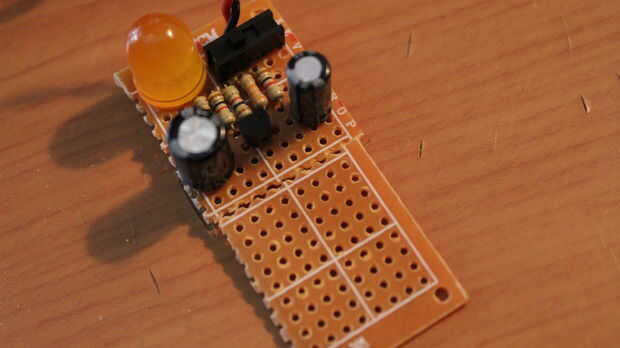

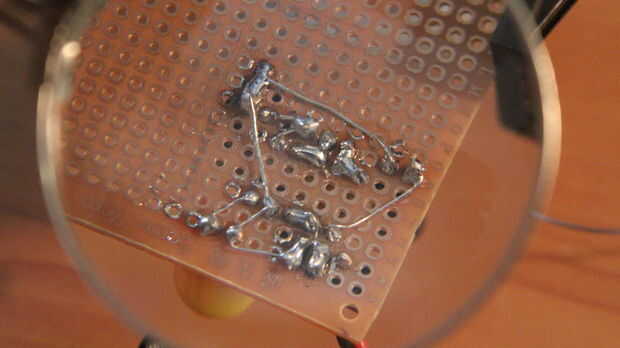

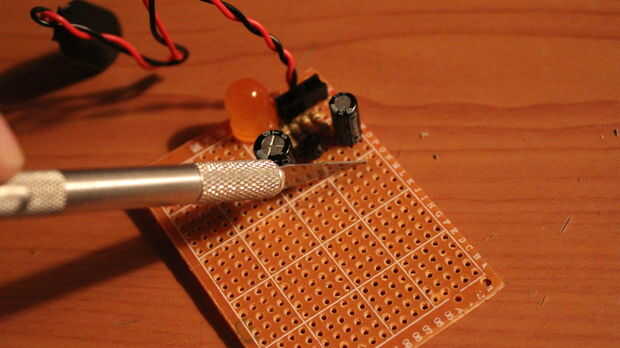

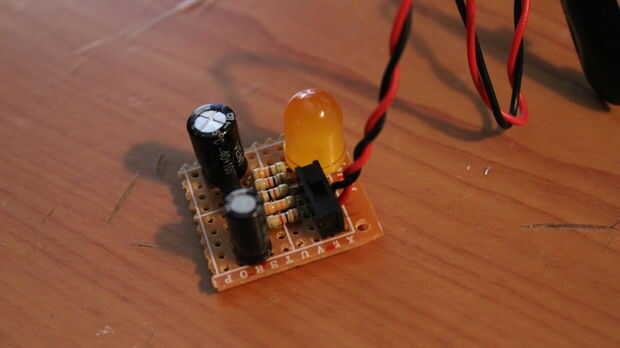

- Eso es todo el circuito. Lo único que no debería estar conectado es el interruptor externo. Esto permite que el circuito de apagado sin necesidad de quitar la batería. Antes de que la prueba es que necesitamos comprobar cualquier cortocircuitos o fallos en el circuito. Esto es para asegurar que los componentes o la batería no se estropean cuando se aplica energía. Después de que le ha hecho finalmente puede conectar en la batería y darle una prueba.
