Paso 2: La fuente de alimentación

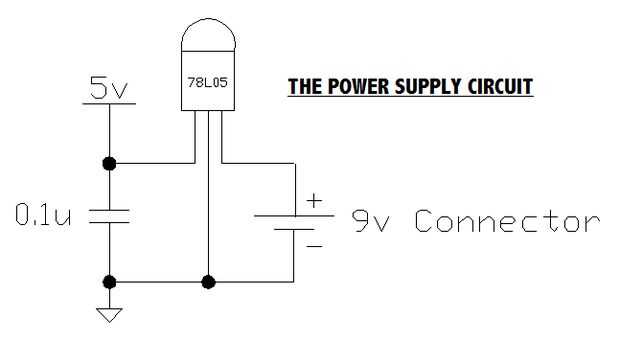

Este paso es corto. Vamos a hablar sobre el circuito de alimentación.
Sólo necesitamos una batería de 9v para conducir adecuadamente este circuito. Podemos utilizar 7VDC y arriba. Regulador 78L 05 5V se utiliza aquí porque este es un dispositivo de baja potencia, y que no necesitamos usar un LM7805 grande cuando tenemos tan poco espacio para comenzar con.
El 78L 05 tiene tres pines:
1) salida de 5V
2) tierra
3) tensión en (7VDC +)
Necesitamos sólo un 0.1uf cerámica desemparejamiento del condensador entre la línea de 5v y tierra para el circuito de cualquier interferencia de alta frecuencia no deseados que puede venir a lo largo. Sin embargo, como estamos usando una batería, este condensador es realmente opcional. Buenas prácticas, más bien. Si utilizas una verruga de la pared de AC-DC, se sugiere que colocar un capacitor electrolítico de 100uf entre el voltaje en el pin y la línea de tierra para proteger contra cualquier sobretensiones en la línea y para suavizar la DC va al regulador.
