Paso 4: El cerebro y el interruptor de relé
Ah el buen ol ' archiac PIC10F222. Este chip tiene un oscilador interno a bordo, que extermina cualquier hardware necesario de conducción externa, como un oscllator de cristal. Tenemos realmente necesidad de 5v, Ground, la salida del comparador y un I/O puerto dedicado al control de la conducción del relais. Tan sólo estamos usando 4 de los 8 pines. Lea la sección de software para ver cómo el chip es interpretting la información de comparador, y cómo está configurado el algoritmo.
PIN-OUT:
Pin #2 = VCC (5v)
Pin #4 = GPIO, 1 (programado como entrada)
Pin #5 = GPIO, 0 (programado como salida)
PIN #7 = tierra

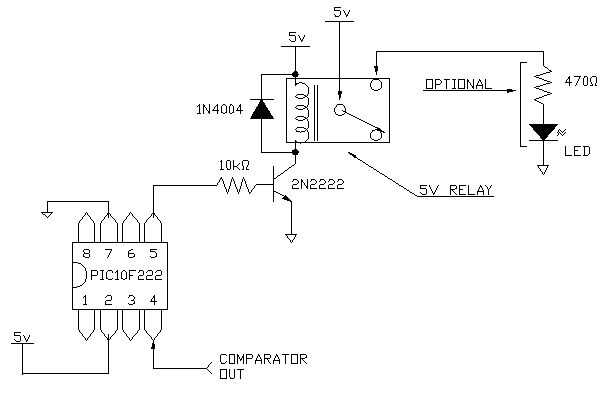

El interruptor de relé:
Para conducir nuestro relé de 5v usando la salida de un PIC, tenemos que configurar un circuito del conductor, que en este caso es un simple transistor NPN y un diodo. El diodo no conduce el Relais, sino que actúa para proteger la bobina del relé de sobrecargas. Cualquiera de la bobina como esta siempre debe estar protegida por un diodo. El 1N4004 es tan bueno como cualquier. La base del transistor está protegida por una resistencia de ohmio 10 k. Usted quiere asegurarse de que usted está usando esto, o bien a abrumar su transistor. Cuando GPIO, 0 salida de 5v (alta o conjunto), luego la base del transistor NPN es activada, permitiendo 5v pasar a través de la bobina interna del relé y creando un campo magnético que alterna el conmutador interno. Cuando GPIO, 0 está despejado (0v), entonces el transistor está desactivado, y el camino de 5v a tierra a lo largo de la bobina para muertos. El flield magnético entonces se derrumba, y el swiitches de relé volver al estado predeterminado. En otras palabras, si usaste la configuración a continuación, tienes 5v en el limpiador común del relé SPDT (solo tirón doble tiro). Establecer en su defecto, el limpiador está conectado con el pasador (normalmente conectado) NC del relé. Cuando el relé está activado, el limpiaparabrisas se conecta al pin NO (normalmente abierto) del relé, y se aplica energía al LED. Cuando el relé se desactiva, el limpiaparabrisas vuelva a conecta con el pin de NC, y la ruta de 5v el LED se rompe.
