Paso 6: Las conclusiones!
No creo que este proyecto sería tan simple, pero terminé diseño como construido. El hardware tomó cerca de dos a tres horas, y el software tomó menos de una hora. Algunas leves modificaciones tuvieron que ser hechas en el camino, pero sobre todo, el proyecto entero fue puesto juntos en una noche. Si tuviera una foto más reciente para trabajar con, el programa habría sido mucho más eficiente. Sin embargo, el programa funciona perfectamente.
He construir circuitos en el clap, clap-off antes, pero nunca uno como este. Espero que si gustó, te vote por =)
¿NO QUIERO SOFTWARE USAR?

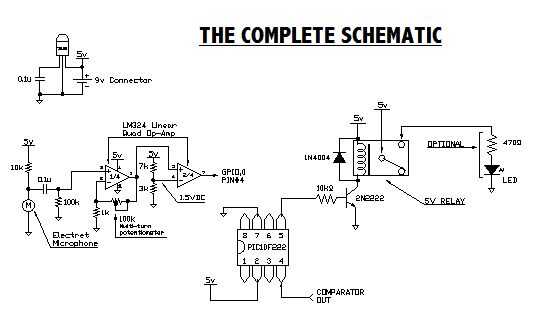

Probar esto tamaño. Crear el exacto mismo circuito de alimentación (puede utilizar un 7805 si quieres), el mismo circuito de micrófono y el mismo circuito amplificador/comparador. Comprar un temporizador 555 y un flip TTL JK flop como el 74LS76 o la 74LS109A (mi favorito).
1) configurar el temporizador 555 como un multivibrador monoestable con un retardo de unos 100-500ms.
2) configurar el JK flip-flop así es funciona en el modo toggle.
3) Coloque un POR (POWER-ON-RESET) en el IC flip-flop para que se inicie en un estado conocido.
Si no sabes sobre circuitos POR google uno. Es un circuito que esencialmente elimina un dispositivo digital por un corto período en el poder, para que la salida se iniciará en un estado conocido. A veces, tapas de desacoplamiento no hacen el truco, y el punto de arranque de encendido se lío con la función de chip.
4) la señal proveniente del comparador será una onda cuadrada, pero será una frecuencia, en lugar de DC recto. Tenemos que activar esta frecuencia cuadrada 10101010101 en un solo pulso 01111111110. Esto se hace utilizando un multivibrador monstable. Hará un temporizador 555, y la hoja de datos le mostrará cómo. El circuito monoestable, cuando ofrecerá un solo pulso. Este pulso solo será ideal para actuar como un disparador para cambiar nuestro flip-flop JK. Es necesario una red de tiempo RC, conformada por un solo resistor y condensador individual.
5) si no sabes de los flip-flop JK, puede configurarse para actuar de diferentes maneras, tienes que configurarlo en modo toggle. Esto se puede hacer mirando la hoja de datos. Se le mostrará una configuración configuración para modo toggle. no requiere ningún hardware externo, excepto algunos cables.
El pulso solo del monoestable dispara el flip-flop, que actuará para conmutar la salida. La salida puede conectarse a un controlador de relé exactamente como el visto en el paso #4. Es un clap, solo clap-off circuito. Si usted tiene cualquier pregunta, estoy feliz de ayudar a...
Gracias por mirar todo el mundo!
