Paso 3: Modelado matemáticamente su cohete
El siguiente paso es determinar las características matemáticamente óptimas de sus aletas para ayudar a lograr su meta deseada.
- ¿Quieres que vaya la mayor?
- ¿El más directo?
- ¿Lo quieres de vuelta?

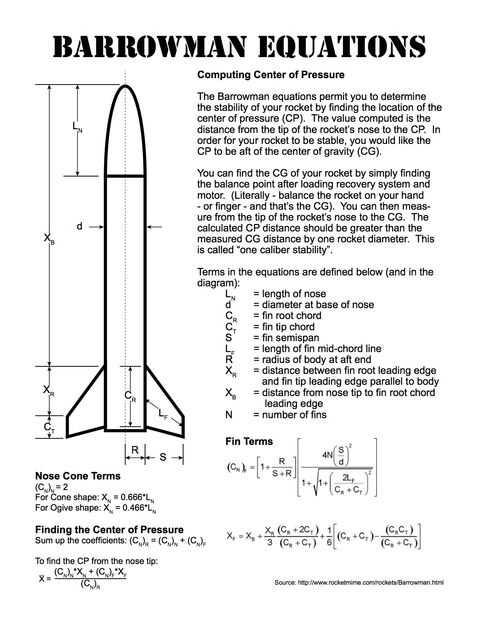

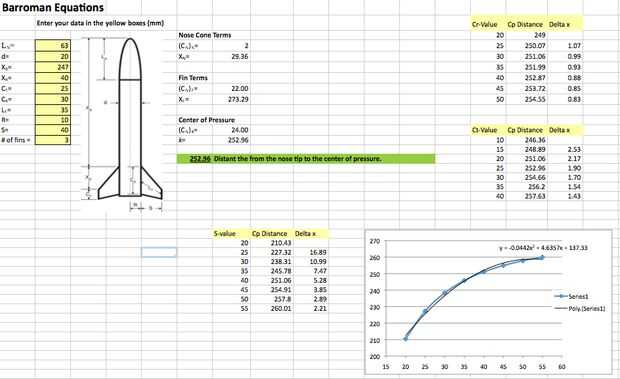

Utilizando la hoja de ecuaciones de Barrowman suministrada, decidir el tamaño de sus aletas en todas las áreas de modificación. Una hoja de Excel puede ayudar con esto y permite crear gráficos y tablas para analizar los cambios en las dimensiones.
Si usted necesita una copia de la hoja de ecuaciones de Barrowman, que he proporcionado con uno encima.
Características importantes a tener en cuenta para esta parte son:
- ¿Dónde está su centro de masa?
- Visto anteriormente, mi centro de masa se encuentra aproximadamente 250mm de la punta de la nariz.
- ¿Dónde está su centro de presión?
- Basado en el diseño de las aletas, la ubicación de su centro de masa sólo cambiará un poco. Aproximado de este punto para ser colocado centralmente en comparación con las aletas. Más de cerca se ubique el centro de presión una vez que modelo gráficamente el cohete.
- ¿Cómo es arrastre cambiado como yo modificar mi aletas?
- Arrastre aumenta significativamente como el grueso de los aumentos de las aletas. Como más aire es desplazado de
Mientras que el centro de masas se pueden encontrar en el programa Solidworks, se puede encontrar una estimación del centro de presión mediante sus ecuaciones de Barrowman. Desea mantener su centro de presión (CoP) por debajo de su centro de masa (CoM). Usted puede investigar cuánto por debajo es óptima. Si bien leí que es mejor mantener la CP entre 1 x y 2 x su diámetro del cohete a continuación, puede encontrar más o menos a ser beneficioso.
