Paso 4: Gráfica modelo

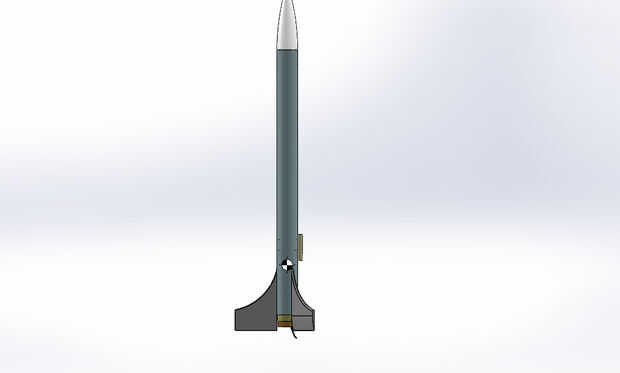

Después de modelar matemáticamente el cohete, se le pedirá para crear un modelo gráfico con las aletas diseñadas. Esto es donde nuestro equipo con Solidworks va a venir bien.
En primer lugar, descargar las partes del cohete siempre. Estos contienen todas las partes necesitadas para crear un cohete comprobable, incluyendo aletas prefabricadas.
Acceder al archivo "balsa_fin" de las piezas suministradas. Usted va a cambiar esto para que coincida con su aleta diseñada.

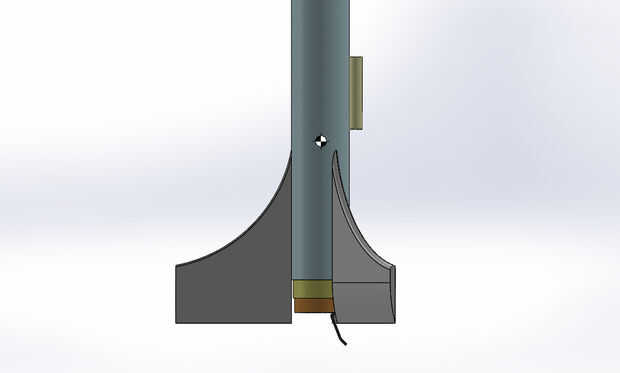

* Nota: Se sugiere que Oriente la aleta en su dibujo con el perfil en el plano frontal y el apego parte de la que se conecta al cohete a la izquierda. Observar la imagen si estás confundido sobre la orientación. Mientras que esto no es obligatorio, se sugiere para ayudar con un paso más adelante.
A continuación, al guardar, sobrescribir el archivo "balsa_fin" anterior con la nueva aleta. Abra el archivo "rocket_assembly" y haga clic en 'reconstrucción'. Usted recibirá 2 errores involucrando a compañeros.
Para solucionar esto debe eliminar estas relaciones, junto con el patrón circular de la lista de "Compañeros" bajo el árbol de la característica.
* No trate de cambiar a los actuales compañeros. Han surgido problemas con tratar de hacerlo this.*
Una vez que han atado su fin en el lugar apropiado, puede crear un patrón circular con aletas como muchos como usted desea. Para mía, usé tres aletas debido a la investigación que proporcionalmente más altos valores de fricción.
