Paso 5: Simulación del flujo
Esta es una de las mejores partes de este proyecto. Ahora se ejecutará una simulación de flujo en el modelo gráfico. En herramientas, encontrará "Add-Ins" hacia abajo en Solidworks. Esto es donde usted encontrará la capacidad de "simulador de flujo"; Marque esta casilla para abrir esta sección del programa.
Siga los pasos en el Asistente de simulación de flujo para la construcción de avión simulado. Después de ajustar todas las condiciones y límites, ejecute la animación.

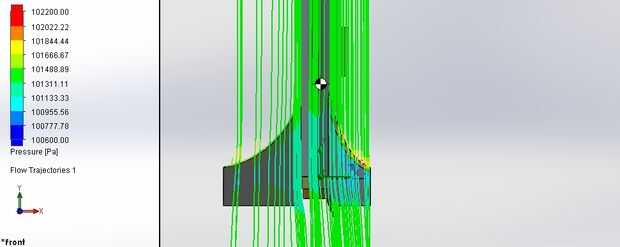

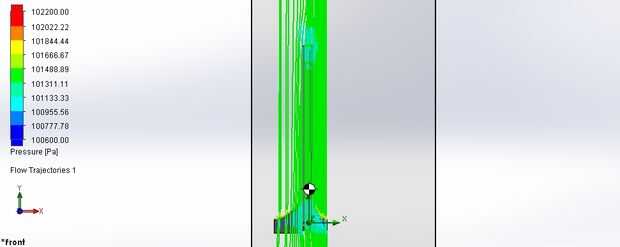

Una vez que han animado la simulación del flujo, modificar la escala en el lado izquierdo quitando valores que no pueden verse. Máximo y mínimo obtendrá más cerca juntos hasta que pueda ver cambios en el cuerpo de su cohete. Visualizar el modelo, los cambios de color indican cambios en la presión del aire que pasa sobre el cohete. Haciendo caso omiso de los cambios de presión alrededor de las aletas, el cambio de presión ubicado hacia la parte inferior de tu cohete es el centro de presión. Como se ve en la foto, mi centro de presión se encuentra por debajo de mi centro de masa. Si éstos son cambiados que necesita alterar su cohete.
